普通車改為車磨等分球窩專用機床的夾具設計

文件大小： 1.09 MB
下載次數：
文件評級：
更新時間：2014-06-18
發布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

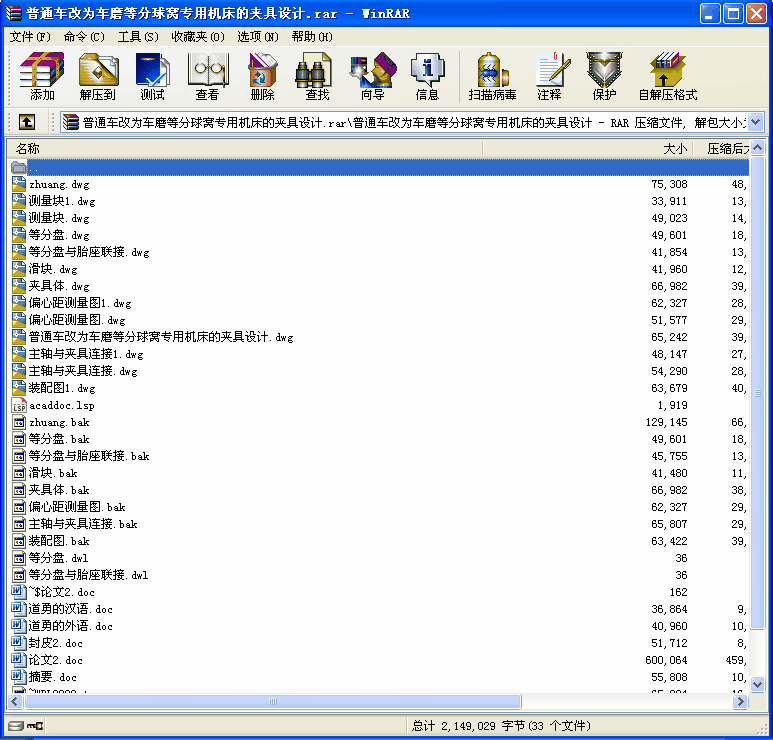

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
工具是人類文明進步的標志。自21世紀以來，現代制造技術與機械制造工藝自動化都有了長足的發展。但工具（含夾具、刀具、量具與輔具等）在不段的革新中，其功能仍然十分顯著。機床夾具對零件加工的質量、生產率和產品成本都有著直接的影響。因此，無論在傳統制造還是現代制造系統中，夾具都是重要的工藝裝備。
夾具是一種能夠使工件按一定的技術要求準確定位和牢固加緊的工藝裝備，它廣泛地應用于機械加工、檢測和裝配等整個工藝過程中。
在現代化的機械和儀器制造業中，提高加工精度和生產率，降低制造成本，一直是生產廠家所追求的目標。正確的設計并、合理地使用夾具，是保證加工質量和提高生產效率從而降低成本的重要技術環節之一，同時也是擴大各種機床使用范圍比不可少的手段。
本文研究的是將C620-1改造成可以車磨兩用加工等分球窩的專用機床；專用機床要加工等分球窩的不同尺寸，要加工不同大小的零件時只需調節等分盤上的螺釘和換上相配合的胎座。本文介紹了機床夾具的組成、特點及發展現狀，同時分析了機床夾具的不同作用。最主要的就是將C620-1改造成可以車磨兩用加工等分球窩的專用機床的整個過程，車等分球窩夾具組成的零部件的設計及組合夾具裝配精度和注意事項。研究內球面的加工工藝及專用夾具的應用。
本文提出的加工等分球窩的專用夾具克服了以前車磨不能使用同一個機床的弊端。而本文設計安裝在車床主軸上的專用夾具，實現多等分、多中心徑球面的系列加工。并且提出球兜孔保持架模具生產綱領為多品種小批量，其上有在等分球窩，要求在車床上加工。
研究結果表明：將C620-1改造成可以車磨兩用加工等分球窩的專用機床的專用夾具與磨床夾具比較有明顯的優點：結構簡單，精度高，通用性強及使用方便等。

關鍵詞：現代制造技術，機床夾具，車磨兩用，等分球窩的專用夾具
目錄
摘要 I
Abstract II
第1章緒論 1
1.1現代機械工業的生產特點 2
1.2夾具的特點 2
1.2.1 機床夾具在機械加工中的作用 2
1.2.2 機床夾具的工作原理 3
1.2.3 機床夾具的類型 3
1.3機床夾具的組成 5
1.4機床夾具的現狀及發展方向 6
1.4.1機床夾具的現狀 6
1.4.2現代機床夾具的發展方向 6
1.5本課題的來源及主要研究內容 8
第2章車球窩等分夾具設計要求 9
2.1車球窩等分夾具設計步驟與方法 9
2.1.1車球窩等分夾具設計的基本要求 9
2.1.2車球窩等分夾具設計的步驟 9
2.1.3車球窩等分夾具設計中的幾個重要問題 9
2.2等分夾具車球窩工藝路線的制定 10
2.2.1定位基準的選擇 10
2.2.2 提高等份夾具車球窩生產率的工藝途徑 11
2.3 車床夾具的設計特點 11
2.4 設計夾具應注意的問題 12
第3章將C620車床改為車球窩機床的工作原理 13
3.1球面凹模的加工圖 13
3.2根據此加工工藝設計工裝夾具 14
第4章車球窩等分夾具結構設計幾技術要求 16
4.1 車球窩等分夾具結構 16
4.2 夾具體與等分盤的連接 17
4.3 胎座與等分盤的連接 18
4.4被加工工件的定位 19
4.5 偏心距的測量 20
4.6 夾具與機床主軸的連接 21
第5 章結論 23
5.1結論 23
5.2 展望 24
致謝 25
參考文獻 26 ...
