(建筑)西北地區某城市二級污水處理廠設計

文件大小： 957.2 KB
下載次數：
文件評級：
更新時間：2014-06-18
發 布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

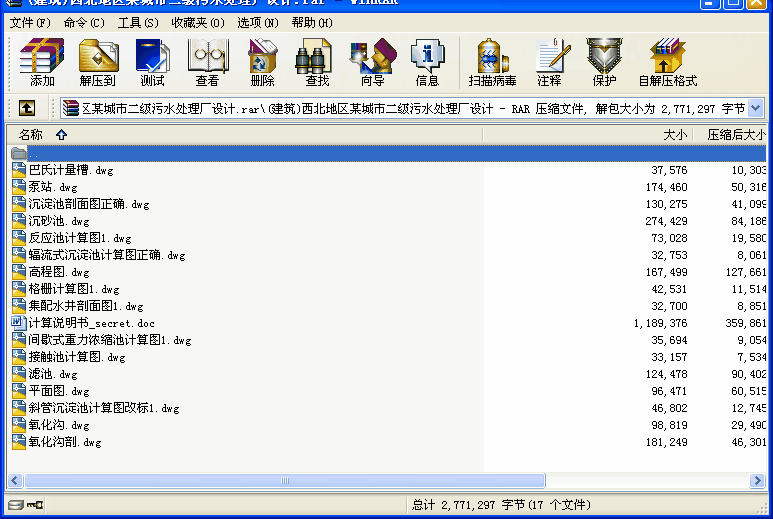

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

本設計題目為“西北地區某城市二級污水處理廠設計”該工程所處理的污水主要是由城市工業廢水和公共建筑用水以及城市生活用水組成。其混合污水最大日設計流量為Q=39715米3/d, 日變化系數K=1.1,總變化系數為K=1.4 , 其中城市設計人口15萬人，城市公共建筑污水按城市污水的30%計，工業污水量為1.3萬米3/d，設計水質經環保部門監測，污廢水主要污染物COD、SS、BOD、TP、TN以及重金屬和有毒物質少量，其污水水質如下：COD=455mg/l , SS=245mg/l， BOD5=220mg/l，PH=7-8，冬季平均溫度-8。C ，夏季平均溫度為29。C，處理廠處理水質為：BOD5≦20mg/l，CODcr≦100mg/l，SS≦20mg/l，NH3-N≦15mg/l，TP≦1.0mg/l，出水水質符合國家的二級排放標準。
本設計中，采用DE型氧化溝處理該城市污水。處理構筑物主要有平流沉砂池、DE型氧化溝、二沉池等，其主要構筑物DE型氧化溝系統是在DE型氧化溝基礎上發展起來的，有2個平行的氧化溝和一個獨立的沉淀池組成，處理程度大大提高，該系統可進行硝化，反硝化反應，從而達到生物脫氮的功能，在其系統前增設厭氧池則可達到除磷的目的。該系統具有高效，節能的特點，且耐沖擊負荷高，出水水質好。
目錄
第1章概述 1
1.1 設計依據及設計任務 1
1.1.1 設計題目 1
1.1.2 設計依據 1
1.2 設計水量 3
1.2.1 污水來源及狀況: 3
1.2.2 污水量計算 3
1.3 設計人口與當量人口 4
1.3.1 一級處理以主要去除SS為主： 5
1.3.2 二級處理以主要去除BOD5為主： 5
1.4 處理程度 5
1.4.1 進水水質 5
1.4.2 去除率 5
1.4.3 PH值 6
1.4.4 重金屬及有毒物質 6
第2章城市污水處理方案的確定 6
2.1 確定污水處理方案的原則 6
2.2 污水處理方案的確定 7
2.2.1 處理標準的確定 7
2.2.2 污水處理路線的選擇 7
2.3 污水處理工藝流程方案介紹 9
2.3.1 傳統活性污泥法 9
2.3.2 A/O脫氮工藝 10
2.3.3 A/O與VIP組合工藝 12
2.3.4 A-B兩段曝氣法 12
2.3.5 A2/O工藝 14
2.3.6 改良型A2/O工藝 15
2.3.7 其工藝流程如下： 15
2.4 工藝流程的確定 17
2.5 主要構筑物的選擇 17
2.5.1 格柵 17
2.5.2 進水閘井 17
2.5.3 污水泵房 17
2.5.4 沉砂池 19
2.5.5 沉淀池（二沉池） 19
2.5.6 氧化溝 21
2.5.7 消毒 21
2.5.8 濃縮池 21
2.5.9 污泥脫水 22
第3章城市污水處理系統的設計 22
3.1 進水閘井和進水格柵間的設計 22
3.1.1 污水廠進水管 22
3.1.2 進水閘井工藝設計 22
3.1.3 格柵的設計 24
3.2 污水泵房的設計 27
3.2.1 一般規定 27
3.2.2 選泵 29
3.2.3 吸、壓水管路實際水頭損失的計算 30
3.2.4 集水池 32
3.2.5 水泵機組基礎的確定和污水泵站的布置 32
3.2.6 泵房高度的確定 33
3.2.7 泵房附屬設施及尺寸的確定 34
3.2.8 采光、采暖與通風 35
3.2.9 起吊設備 35
3.2.10 泵房值班室、控制室及配電間 35
3.2.11 門窗及走廊、樓梯 35
3.3 平流式沉砂池的設計 36
3.3.1 設計要求 36
3.3.2 設計參數 37
3.3.3 設計計算 37
3.4 生物選擇器——厭氧池的設計 40
3.4.1 生物選擇池（厭氧混合池）容積計算 40
3.4.2 攪拌設備的選擇 40
3.5 氧化溝的設計 41
3.5.1 夏季狀況： 41
3.5.2 冬季狀況： 41
3.6 二沉池的設計 42
3.6.1 設計要求 42
3.6.2 設計參數 43
3.6.3 設計計算 43
3.6.4 刮泥設備的選擇 48
3.7 接觸消毒 48
3.7.1 設計依據 48
3.7.2 設計計算 48
3.7 計量設施 51
3.7.1 計量設備的選擇 51
3.7.2 設計依據 51
3.7.3 設計計算 51
第4章污泥處理工藝的設計 52
4.1 濃縮池的設計 52
4.1.1 設計要求 52
4.1.2設計參數 53
4.1.3設計計算 53
4.2 均質池 55
4.3污泥控制室 55
4.3.1 污泥提升泵 55
4.3.2 攪拌器 55
4.3.3 污泥控制室的布置 56
4.4 污泥脫水機房 56
4.4.1 機械脫水 56
4.4.2 設計計算 56
第5章污水回用系統的設計 56
5.1 混凝反應的設計 56
5.1.1 深度處理的對象與目標： 56
5.1.2 混凝劑的溶解和配置 58
5.1.3 混凝劑的選擇： 58
5.1.4 設計計算： 58
5.2反應池的設計 59
5.2.1 設計要點 59
5.2.2 設計計算 59
5.3 沉淀池的設計 61
5.3.1 設計要點 61
5.3.2 設計參數 62
5.3.3 設計計算 62
5.4 濾池的設計 63
5.4.1 設計參數 64
5.4.2 設計計算 64
5.5 中水池的設計 67
5.5.1 中水池容積計算： 67
5.5.2 消毒 67
第6章污水廠總體布置 69
6.1 平面布置及總平面圖 69
6.1.1 平面布置的一般原則： 69
6.1.2 廠區平面布置形式 69
6.1.3 污水廠平面布置的具體內容 70
6.2.1 污水處理廠高程布置應考慮事項： 70
第7章供電儀表與供熱系統設計 72
7.1 變配電系統 72
7.2 監測儀表的設計 73
7.2.1 設計原則 73
7.2.2 檢測內容 73
第8章勞動定員 73
8.1 定員原則 73
8.2 污水廠人數定員 74
第9章工程的概預算及其運行管理 74
9.1 工程概算 74
9.1.1 水量造價： 74
9.1.2 總投資： 74
9.2 安全措施 74
9.2.1 安全措施 74
9.2.2污水廠運行中注意事項 75
...
