400型水溶膜流研成型機

文件大小： 1.63 MB
下載次數：
文件評級：
更新時間：2014-06-21
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

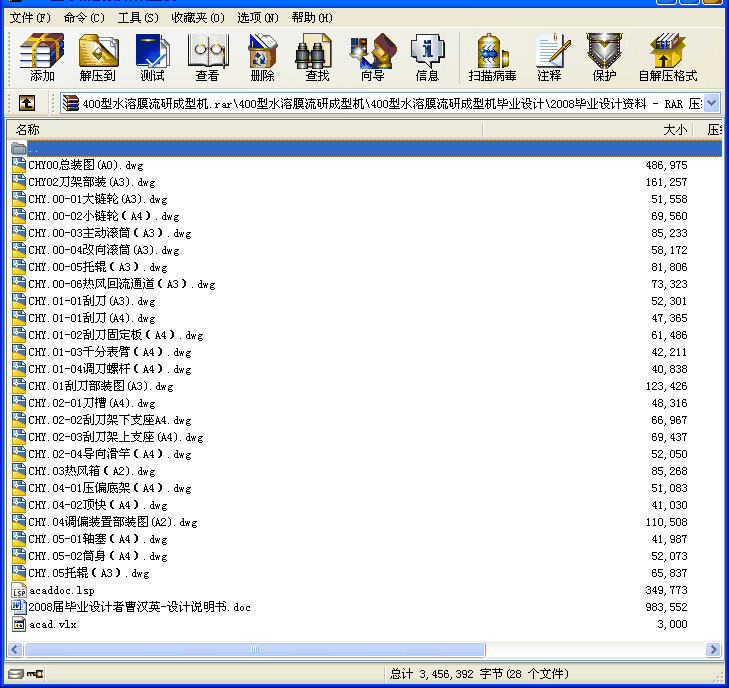

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

水溶性塑料薄膜（以下簡稱水溶膜）是一種新穎的綠色包裝材料。它的主要原料是聚乙烯醇及淀粉，能溶于水，降解成無毒無公害的最終產物CO2和H2O。它的應用也較為廣泛，在工業、農業及人們?nèi)粘Ｉ钪卸加袕V泛的運用，且隨著人們環保意識的不斷增強，對水溶膜的需求量也必將持續增長。
本文主要介紹400型水溶膜流研成型系統的設計方法，該系統的主要工作原理是：先將原料在一定條件下制成水溶性膠液，然后將膠液流研到鏡面不銹鋼帶（以下簡稱鋼帶）上，用刮刀將膠液均勻刮開，膠液刮層隨鋼帶轉動進入烘道烘干，最后剝離成成品膜。烘道的熱源來至布置于系統頂部的熱供送箱和烘道內置的紅外電熱管，其內的溫度是可控的。刮刀固定于鋼帶的上部，它可以在一定范圍內上下調動，通過控制它與鋼帶間的縫隙，來達到控制水溶膜厚度的目的。鋼帶被焊接成環形，安裝在一對大滾筒上，位于生產線后端的為主動滾筒，前端的滾筒主要起改向作用，稱改向滾筒，剛帶傳動非常類似于平帶傳動，但本系統中的鋼帶既是水溶膜成膜的載體，又是動力轉動裝置，這一環節的設計十分重要。

關鍵詞：水溶膜，烘道，鋼帶傳動，滾筒，刮刀
目錄

第1章緒論 1
1.1 水溶膜的簡介 1
1.2 水溶膜的現狀及展望 1
1.3 水溶膜的主要制備方法 3
第2章系統總體設計 2
2.1 烘道的設計 2
2.1.1 主體結構材料的選擇 3
2.1.2 整體尺寸和布局 3
2.1.3 供熱系統的設計 5
2.2 鋼帶的設計 6
2.2.1 鋼帶性能的要求 6
2.2.2 鋼帶型號及尺寸的選擇 7
第3章傳動裝置的設計及計算 8
3.1 鋼帶傳動 8
3.1.1 鋼帶傳動的設計計算 8
3.1.2 電動機及減速機的選用 13
3.1.3 傳動滾筒和托輥的設計與選用 14
3.1.4 軸承的選用與校核 21
3.2 鏈傳動 23
3.2.1 鏈條的設計 23
3.2.2 鏈輪的設計 24
3.2.3 鏈傳動的受力分析 27
第4章主要附屬裝置的設計與選用 28
4.1 刮刀設計 28
4.2 刀架的設計 29
4.3 調偏裝置的設計 30
4.4 熱風回流裝置的設計 31

結論 32
參考文獻 33
致謝 34
附錄Ⅰ 35
...
