變速器換擋叉工藝工裝設計及夾具設計

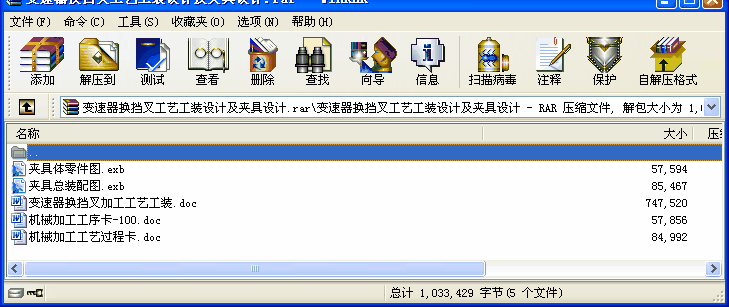

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.1 零件的作用
題目所給定的零件是變速器換檔叉（如下圖所示），它位于傳動軸的端部。主要作用是傳遞扭矩，使變速器獲得換檔的動力。該零件是以 15.81F8孔套在軸上，并用M10×1-7H螺紋孔與軸定位，換擋叉腳卡在雙聯齒輪的軸中，變速操作機構通過換擋叉頭部的操縱槽帶動換擋叉與軸一起在變速箱中滑動，換擋叉腳撥動雙聯齒輪在花鍵軸上滑動，就可實現變速功能，從而實現變速器變速。換擋叉的主要工作面為操縱槽換擋叉腳兩端面，主要配合面為Φ15.81F8孔，M10×1-7H螺紋孔和換擋叉腳側面.該零件屬于特殊形狀零件，但復雜程度一般。由于換擋叉在工作是表面承受一定的壓力，因此，要求有一定的強度和韌度。
目 錄
1 零件的分析 1
1.1 零件的作用 1
1.2 零件的工藝分析 1
2 工藝規程設計 3
2.1 確定毛坯的制造形式 3
2.2 確定毛坯的尺寸公差和機械加工余量 3
2.3 鍛件形狀復雜系數與鍛件材質系數的確定 3
2.4 鍛件分模線形狀與零件表面粗糙度 3
2.5 基面的選擇 4
2.6 制定工藝路線 4
2.7 機械加工余量、工序尺寸及毛坯尺寸確定 6
2.8 確定切削余量 8
3 夾具設計 9
3.1問題的提出 9
3.2夾具設計 9
參 考 文 獻 11
總 結 11
附錄:變速器換擋叉機械加工工序卡 12 ...
