鋼卷小車設計

文件大小： 4.63 MB
下載次數：
文件評級：
更新時間：2014-06-24
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

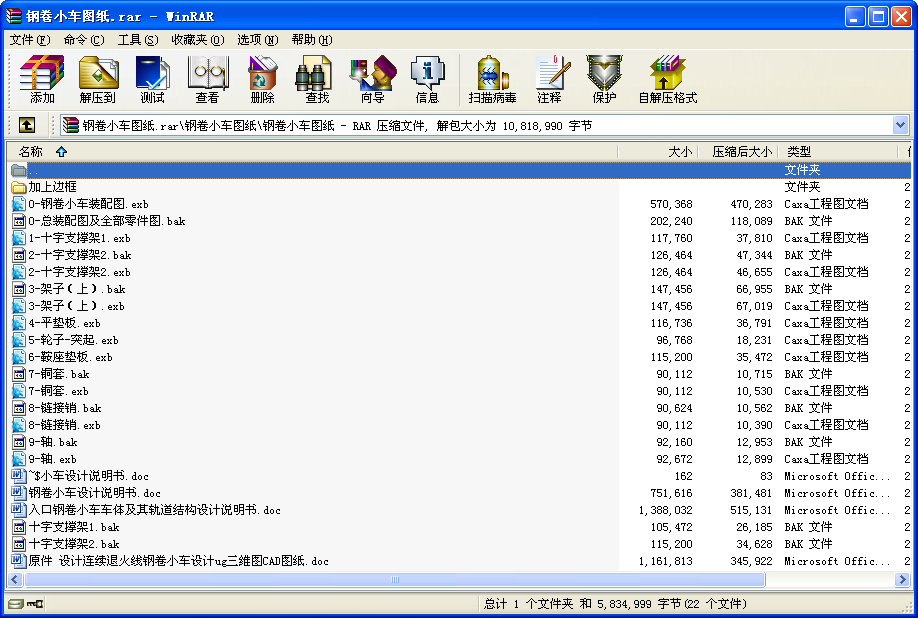

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

鋼卷小車圖紙
目錄
1.緒論 1
1.1選題背景及目的 1
1.2鋼卷小車的國內外發展狀況 2
1.3鋼卷小車的工藝過程 3
1.4鋼卷小車研究的內容和方法 4
1.4.1設計方案選擇及評述 4
1.4.2鋼卷小車及軌道的設計內容和方法 6
2. 升降裝置 7
2.1液壓缸 7
2.1.1液壓缸主要參數的選定 7
2.1.2液壓缸主要零部件的設計 8
2.2托架 13
3.導向裝置 15
4.車體結構 16
4.1車體鋼板 16
4.2聯接 18
4.2.1車體框架與車體聯接螺栓 18
4.2.2支座與車體框架聯接螺栓 20
4.3車體框架 21
5.行走裝置 23
5.1軸的設計 23
5.2車輪的設計 25
5.2.1驅動側車輪 25
5.2.2從動側車輪 26
6.鋼卷小車的自動控制 27
6.1鋼卷的垂直定位 27
6.2鋼卷的水平定位 28
6.3鋼卷的頭部定位 28
7.鋼卷小車的液壓系統 29
7.1五機架冷連軋機組進料端鋼卷運輸車的液壓系統 29
7.2五機架冷連軋機組出料端鋼卷運輸車的液壓系統 29
7.3酸洗機組進料端鋼卷運輸車的液壓系統 30
8.小車軌道的設計 31
8.1小車軌道的安裝方式 31
8.2小車軌道的啃軌現象 33
8.3小車拖鏈的設計 34
9.結束語 36
參考文獻 37
致謝 38
小車車體的結構主要包括升降裝置，導向裝置，行走裝置等裝置。還有一個不太令人注意的部位是小車軌道。
當鋼卷在多跨車間內作縱向移動時可以用行車，作橫向移動時行車無法辦到，就需用此鋼卷轉移專用平車。在國內對于卷取后的運輸部分，入口鋼卷小車國內一般是引進外國先進設備，但是仍然有很多需要改進。
首先應該解決的是鋼卷運輸車在運輸鋼卷過程中的自動定位。鋼卷小車在運輸鋼卷過程中的各個動作都能自動進行，并且與前后的機械都能有連鎖關系。有的鋼卷運輸車可以由計算機程序控制，以實現產生過程的自動化。以五機架冷連軋機組進料端鋼卷小車的自動控制為例，鋼卷小車的工作過程是：鋼卷運輸車的托輥停在接卷位置上，在步進梁運輸機的活動梁把鋼卷運來后，車的升降裝置上升到極限位置，并接受鋼卷，拆捆機拆除鋼卷上的捆帶；鋼卷下降到穿帶高度，這時把鋼卷運輸車行走到穿帶位置，剛卷在升降裝置的托輥上轉動，探測輥測得鋼卷頭部后，鋼卷停轉，進行穿帶。然后鋼卷再下降到開卷機卷筒中心線標高，車行走到開卷機位置，把鋼卷卸到開卷機卷筒上。當升降裝置下降到極限位置時，車開回到后終點，升降裝置上升到接卷位置。而在整個工作過程中，都必須由自動控制裝置進行控制，并且可以由電子計算機按照程序操作。
其次，另一個主要解決的問題是小車軌道的設計。小車軌道在小車運行的過程中要承受非常大的載荷，所以為了適應大承載重量，有必要采用一種可以用壓板裝置的普通軌道。小車軌道是用標準的鐵軌，在鐵軌下用支撐架支撐，以增加受力面積，提高軌道的負載能力。另外，如何消除小車軌道的啃軌現象也是一個必須解決的難題。

1.3 鋼卷小車的工藝過程
鋼卷小車用于將鋼卷從卡倫賽卷取機芯軸上卸下，并根據生產要求將鋼卷運送到步進梁或檢查臺芯軸上。經過檢查臺檢查后的鋼卷，再由鋼卷小車運回到步進梁，最終經過稱重、打捆等工序后送剄軋機后庫。由于卷取機芯軸、步進梁、檢查臺芯軸的水平位置和垂直高度各不相同，因此鋼卷小車在這三者之間運動時，鋼卷小車有水平和垂直兩個方向的動作，水平方向的動作由變頻電機驅動，垂直方向的動作由液壓缸驅動。鋼卷小車的動作軌跡如圖l.1所示。

...
