2.8m附著升降腳手架畢業設計

文件大小： 577.18 KB
下載次數：
文件評級：
更新時間：2014-06-25
發布人： 2726125371

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

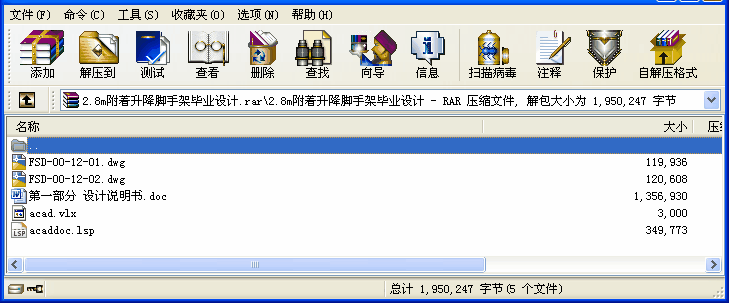

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

附著升降腳手架是搭設一定高度的外腳手架，并將其附著在建筑物上，腳手架本身安裝有升降機構和升降動力設備，隨著工程的施工進度，腳手架沿建筑物高度方向升降，以滿足操作層的安全防護作用。附著升降腳手架作為高層建筑用施工設備，適用于剪力墻、框架結構等高層建筑、外墻及裝修防護用腳手架，該設備是一種復雜的成套施工設備，它包括控制電路及環鏈電動葫蘆、爬升機構、安全機構、豎向主框架和水平行架。升降腳手架是分跨、不落地的工具型腳手架，按照樓層的邊圍的尺寸大小由對應數量的升降單元體構成，附著在墻上。由于附著升降腳手架采用相互爬升來實現提升，因此此腳手架相對其他腳手架耗用材料少，要求電動升降人工少，整體升降安全、速度快。
本設計由一跨獨立的單元體為設計對象。附著升降腳手架的設計主要是對結構以及材料的設計，以及對各部分的受力計算、材料強度的校核，設計中還要考慮外在因素的影響，包括風載荷、施工載荷。

關鍵詞：腳手架強度載荷穩定性
目錄

第1章論緒 1
第2章腳手架參數、設計計算公式及受力分析 3
2.1受力計算公式、符號 3
2.2腳手架架體尺寸設計及材料設計 9
2.2.1架體參數設計 9
2.2.2鋼管材料設計 9
2.2.3扣件材料設計 10
2.2.4腳手板 11
2.2.5連墻件 11
2.3 荷載計算 11
2.3.1永久載荷 11
2.3.2可變荷載 11
2.4電動機和其控制裝備的選擇和設計 14
2.4.1電動機的選擇 14
第3章架體強度驗算、穩定性計算 15
3.1水平桁架計算 15
3.1.1變形計算 15
3.1.2桿件穩定性計算 16
3.1.3節點強度計算 17
3.1.4連接件焊縫強度計算 17
3.2豎向主框架計算 17
3.2.1 A點變形計算 18
3.2.2立柱穩定性計算 19
3.2.3立桿單肢穩定性計算 21
3.3架體板計算 21
3.3.1縱向水平桿計算 21
3.3.2橫向水平桿計算 22
3.3.3腳手架整體穩定計算 23
3.4.提升機構計算 25
3.4.1承力導柱強度計算 26
3.4.2承力導柱變形計算 28
3.5.吊具、索具計算 28
3.5.1吊具、索具受力計算 28
3.5.2斜拉筋受力計算 30
3.6 改進承力導柱的計算 31
3.6.1 B點受力分析 31
3.6.2強度計算 33
3.7.拉筋計算 34
3.7.1懸臂梁斜拉筋 34
3.7.2底盤拉筋 34
3.7.3架體斜拉筋 34
3.7.4螺紋強度驗算 34
3.7.5螺牙抗彎強度 35
3.7.6焊縫強度計算 35
3.8.抗傾覆計算 36
3.8.1使用工況 36
3.8.2升降工況 37
3.8.3抗傾覆驗算 38
3.9.附著處砼強度計算 39
第4章搭設要求 40
4.1立桿設置要求 40
4.2縱向水平桿設置要求 41
4.3 橫向水平桿的構造應符合下列規定 42
結論 44
參考文獻 45
致謝 46 ...
