4級普通車床主軸變速箱

文件大小： 521.11 KB
下載次數：
文件評級：
更新時間：2014-06-25
發 布人： 2726125371

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

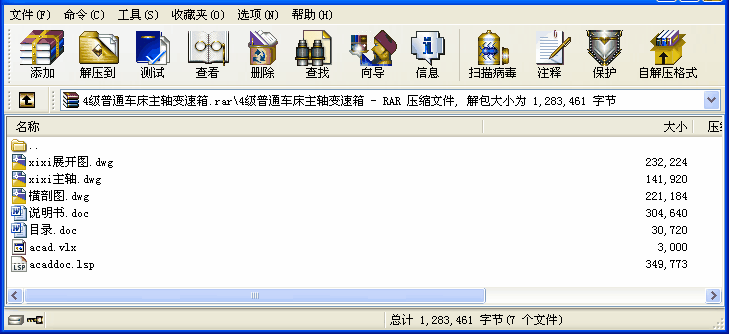

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

二、主要技術參數及基本要求
1、設計內容:
完成機床主傳動系統主軸變速箱設計，包括車削左右螺紋的換向機構及與進給聯系的輸出軸。
2、主要技術參數：
技術參數：Nmin=63r/min；Nmax=355r/min；Z=4級；公比為1.78；電動機功率P=3KW；電機轉速n=1430r/min。
3、基本要求:
(1)、每人必須完成展開圖、零件圖、截面圖圖樣設計各一張，能夠較清楚地表達各軸和傳動件的空間位置及有關結構。
(2)、根據設計任務書要求，合理的確定尺寸、運動及動力等有關參數。
(3)、正確利用結構式、轉速圖等設計工具，認真進行方案分析。
(4)、正確的運用手冊、標準，設計圖樣必須符合國家標準規定。說明書力求用工程術語，文字通順簡練，字跡工整。
(5)、完成典型零件工作圖圖樣設計(展開圖，橫剖圖，零件圖各1張)。

三、設計步驟
（一）運動設計
（1）傳動方案設計（集中傳動，分離式傳動）
（2）轉速調速范圍
（3）公比：大公比，小公比和及混合公比
（4）確定結構網和結構式：1)、傳動副：前多后少，前密后疏;2)、超速級解決方案：a:增加變速組，b:采用分枝傳動和背輪機構
（5）繪制轉速圖：1）、降速：前緩后急2）、升速：前急后緩
（6）三角帶設計:確定變速組齒輪齒數
（7）繪出傳動系統圖
（二）動力設計
（1）傳動件的計算轉速：各軸，各齒輪
（2）傳動軸軸徑
（3）齒輪模數
（4）主軸設計：軸徑（前徑，后徑），內孔直徑，前端前伸量a(粗選：100-120)，支撐形式，計算合理支撐跨距L
目錄
內容提要
一、課程設計的目的…………………………………………………………1

二、主要技術參數及基本要求………………………………………………1

三、設計步驟…………………………………………………………………1
（一）運動設計………………………………………………………………1
（二）動力設計………………………………………………………………2
（三）結構設計………………………………………………………………2
（四）設計參數………………………………………………………………2
設計內容
一、運動設計…………………………………………………………………3

（一）繪制轉速圖……………………………………………………………3

（二）確定各變速組齒輪齒數………………………………………………4
1、齒數計算…………………………………………………………………3
（1）基本組齒輪齒數的計算………………………………………………4
（2）第一擴大組齒輪齒數的計算…………………………………………4
（3）定比傳動組齒輪齒數的計算…………………………………………4
2、校核各級轉速的轉速誤差………………………………………………4
3、傳動系統圖的繪制………………………………………………………5

二、傳動件的計算與設計……………………………………………………6

（一）傳動軸和主軸直徑設計………………………………………………6

（1）傳動件的計算轉速……………………………………………………6
（2）各軸的輸出功率………………………………………………………6
（3）計算各軸的扭矩………………………………………………………6
（4）軸徑的計算……………………………………………………………7

（二）齒輪模數的計算………………………………………………………8

（三）帶輪的設計……………………………………………………………8

（四）齒輪的校核……………………………………………………………10

（五）主軸彎曲剛度的校核…………………………………………………13

三、軸承的選擇與校核………………………………………………………15

（一）軸承的選擇……………………………………………………………15

（二）軸承的校核……………………………………………………………15

四、結構設計…………………………………………………………………16

（一）結構設計的內容、技術要求和方案…………………………………16

（二）展開圖及其布置………………………………………………………17

（三）I軸（輸入軸）的設計 ………………………………………………17

（四）齒輪塊設計……………………………………………………………18
1.齒輪塊設計………………………………………………………………18
2.其他問題…………………………………………………………………19

（五）傳動軸的設計…………………………………………………………19

（六）主軸組件設計…………………………………………………………20
1.各部分尺寸的選擇………………………………………………………21
2.主軸軸承…………………………………………………………………21
3.主軸與齒輪的連接………………………………………………………22
4.潤滑與密封………………………………………………………………23
5.其他問題…………………………………………………………………23

五、設計總結…………………………………………………………………24

六、參考文獻…………………………………………………………………24 ...
