帶式輸送機傳動系統設計

文件大小： 723.63 KB
下載次數：
文件評級：
更新時間：2014-06-26
發布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

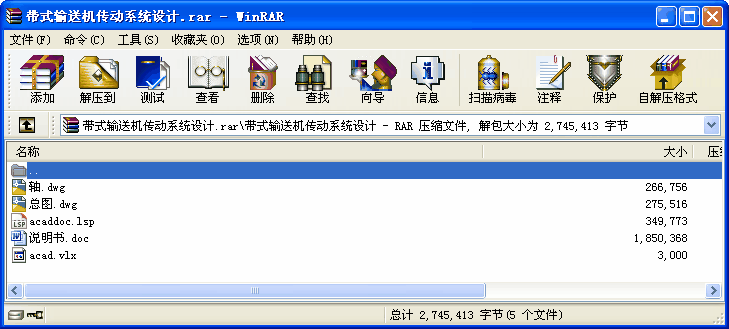

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1．設計任務書
（1）設計任務
設計帶式輸送機的傳動機構，采用兩級圓柱齒輪減速器和開式圓柱齒輪傳動。
（2）原始數據
輸送帶有效拉力 F＝5000N
輸送帶工作速度 v＝0.6m/s （允許誤差）
輸送帶滾筒直徑 d＝375mm
減速器設計壽命 5年。
（3）工作條件
兩班制工作,空載啟動，載荷平穩，常溫下連續(單向)運轉，工作環境多塵；三相交流電源，電壓為380/220V
目錄
封面………………………………………………………………………………………………..01
目錄………………………………………………………………………………………………..02
一設計任務書…………………………………………………………………………………03
1．設計任務書……………………………………………………………………………03
二傳動系統總體設計…………………………………………………………………………03
1．傳動系統方案的擬定…………………………………………………………………03
2．電動機的選擇…………………………………………………………………………04
3．傳動比的分配…………………………………………………………………………05
4．傳動系統的運動和動力參數計算…………………………………………………....05
三傳動系統的總體設計………………………………………………………………………07
1．高速級斜齒輪傳動的設計計算………………………………………………………07
2．低速級直齒圓柱齒輪傳動的設計計算.............................................................. .........13
四減速器軸和軸承裝置設計…………………………………………………………………19
1．軸的設計………………………………………………………………………………19
（1）繪制軸的布局圖和初定跨距………………………………………………………....19
（2）高速軸（1軸）的設計……………………………………………………………….20
（3）中間軸（2軸）的設計……………………………………………………………….25
（4）低速軸（3軸）的設計……………………………………………………………….29
2．滾動軸承的選擇………………………………………………………………………32
3．鍵連接和聯軸器的選擇………………………………………………………………34
五減速器潤滑方式，潤滑劑及密封方式的選擇……………………………………………..36
1．齒輪的潤滑方式及潤滑劑的選擇…………………………………………………....36
（1）、齒輪潤滑方式的選擇……………………………………………………………….36
（2）、齒輪潤滑劑的選擇……………………………………………………………..…..37
2．滾動軸承的潤滑方式和潤滑劑的選擇………………………………………………37
3．密封方式的選擇………………………………………………………………………37
六減速器箱體及附件的設計…….…………………………………………………………….38
七課程體會與小結……………………………………………………………………………..39
八參考文獻……………………………………………………………………………………..39 ...
