低速載貨汽車變速箱的設計與分析

文件大小： 28.25 MB
下載次數：
文件評級：
更新時間：2014-06-27
發 布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

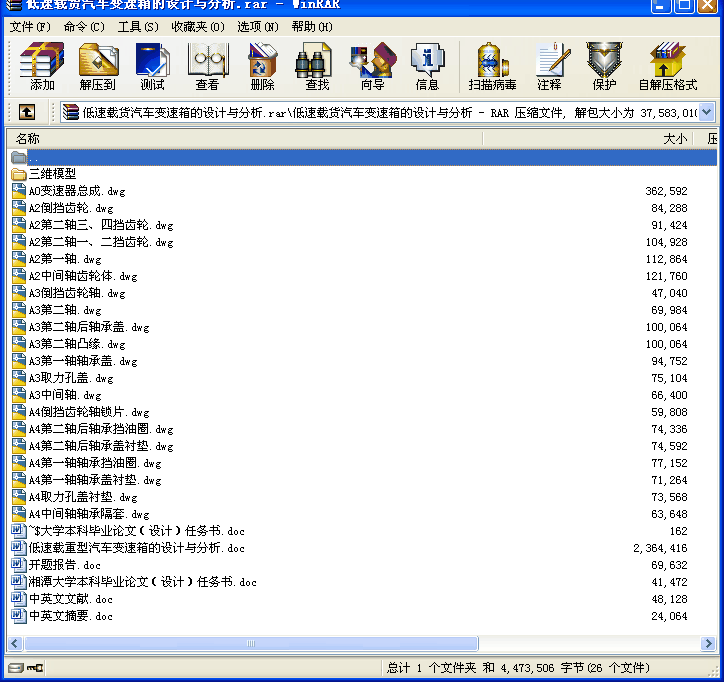

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：課題來源于生產實際，依據《機動車安全技術條件》和《汽車機械變速器總成技術條件》，針對低速載貨汽車的運行特點而設計。參與了汽車的總體設計，確定了汽車的質量參數，選擇了合適的發動機，并且計算出汽車的最高速度。
關于變速器的設計，首先選擇標準的齒輪模數，在總檔位和一檔速比確定后，合理分配變速器各檔位的速比，接著計算出齒輪參數和中心距，并對齒輪進行強度驗算，確定了齒輪的結構與尺寸，繪制出所有齒輪的零件圖。根據經驗公式初步計算出軸的尺寸，然后對每個檔位下軸的剛度和強度進行驗算，確定出軸的結構和尺寸，繪制出各根軸的零件圖。根據結構布置和參考同類車型的相應軸承后，按國家標準選擇合適的軸承，然后對軸承進行使用壽命的驗算，最終完成了變速器的零件圖和裝配圖的繪制。
此變速器的齒輪都為標準齒輪，檔位數和傳動比與發動機參數匹配，保證了汽車具有良好的動力性和經濟性。該變速器具有操縱簡單、方便、傳動效率高、制造容易、成本低廉、維修方便的特點，適合低速載貨汽車的使用。

關鍵詞：低速載貨汽車；變速器；設計
目錄
1 前言………………………………………………………………………3
2 低速載重汽車主要參數的確定…………………………………………4
2.1質量參數的確定………………………………………………………………………4
2.2發動機的選型…………………………………………………………………………4
2.3車速的確定……………………………………………………………………………5
3變速箱的設計方案………………………………………………………6
3.1設計方案的確定………………………………………………………………………6
3.1.1兩軸式………………………………………………………………………………6
3.1.2三軸式………………………………………………………………………………6
3.1.3液力機械式…………………………………………………………………………6
3.1.4確定方案……………………………………………………………………………6
3.2零部件的結構分析……………………………………………………………………7
4 基本參數的確定……………………………………………………………………8
4.1變速箱的擋位數和傳動比……………………………………………………………8
4.2中心距……………………………………………………………………………10
4.3變速箱的軸向尺寸………………………………………………………………11
4.4齒輪參數…………………………………………………………………………11
4.5各檔齒輪齒數的分配……………………………………………………………14
5 齒輪的設計計算…………………………………………………………………16
5.1幾何尺寸計算……………………………………………………………………16
5.2齒輪的材料及熱處理……………………………………………………………17
5.3齒輪的彎曲強度…………………………………………………………………17
5.4齒輪的接觸強度…………………………………………………………………18
6軸的設計與軸承的選擇…………………………………………………………21
6.1軸的設計…………………………………………………………………………21
6.2軸承的選擇………………………………………………………………………34
7結論……………………………………………………………………………………41
參考文獻………………………………………………………………………………42
致謝……………………………………………………………………………………43
附錄一……………………………………………………………………………………44
附錄二……………………………………………………………………………………48 ...
