液壓挖掘機工作裝置設計

文件大小： 4.35 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

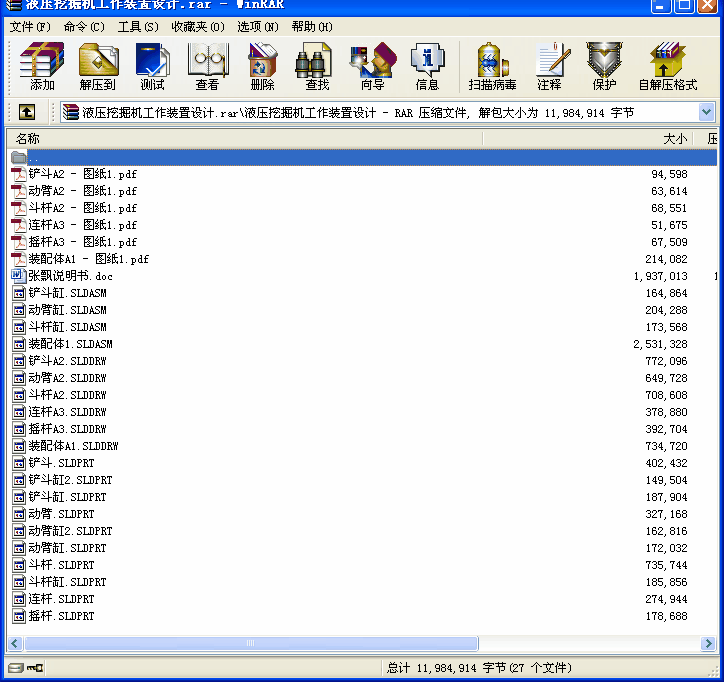

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
液壓挖掘機是工程機械的重要產品之一，具有較高的技術含量。工作機構是液壓挖掘機的主要裝備，機構各鉸點以及其具體結構的設計將是決定工作機構性能水平的重要因素，決定了液壓挖掘機的工作性能，影響其最終使用性能的好壞，所以對液壓挖掘機工作機構的研究是十分有必要的。利用SolidWorks軟件先建模后分析，可以大大縮短設計周期和設計工作量，能快速適應市場競爭的需求，有著重大的社會價值和經濟價值。
本次設計完成的主要任務有：
1）挖掘機工作機構類型的綜合分析和選用；
2）液壓挖掘機工作裝置的結構設計和尺寸計算；
3）工作裝置部分的液壓系統設計；
4）對主要零部件進行力學分析和計算；
5）駕駛室、三組油缸、鏟斗、動臂、斗桿、搖桿的三維建模；
6）挖掘機整體建模與裝配設計；
關鍵詞：液壓挖掘機；工作機構；液壓系統；力學分析；
目錄
摘要 1
Abstract 2
1緒論 4
1.1本課題的目的和意義 4
1.2國內外液壓挖掘機的發展情況 4
1.3設計概述 5
2總體方案 7
2.1設計任務 7
2.2工作裝置設計原則 7
2.3液壓挖掘機的總體結構 7
2.4整體設計 8
3工作裝置的設計 11
3.1 工作裝置總體方案的選擇 11
3.2工作裝置結構尺寸的確定 15
4工作裝置的強度校核 19
4.1挖掘力的計算 19
4.2工況的選擇 19
4.3力的計算 20
4.4斗桿、動臂的強度校核 24
5工作裝置零件建模與整機裝配 29
5.1工作裝置零件建模 29
5.2整機裝配 31
6結論 33
參考文獻 34
致謝 35 ...
