WY-200型挖掘機液壓系統設計

文件大小： 821.16 KB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

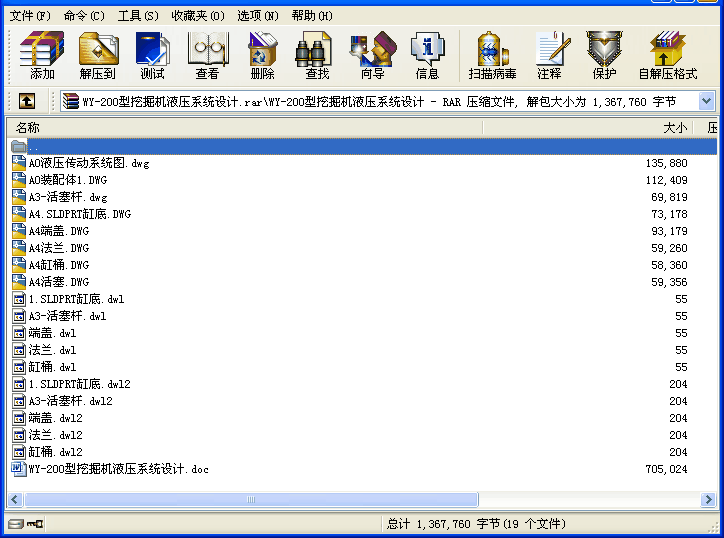

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

挖掘機作為我國工程機械的主力機種，被廣泛應用于各種各樣的施工作業中。挖掘機產品的核心技術就是液壓系統設計，由于挖掘機的工作條件惡劣，要求實現的動作復雜，于是它對液壓系統的設計提出了很高的要求，其液壓系統也是工程機械液壓系統中最為復雜的。因此，對挖掘機液壓系統的分析設計對推動我國挖掘機發展具有十分重要的意義。
在搜集了國內外挖掘機液壓系統相關資料的基礎上，了解了挖掘機液壓系統的發展歷史，并對挖掘機液壓系統的技術發展動態進行了分析總結。論文對挖掘機的各種工況進行了分析，系統總結了挖掘機液壓系統的設計要求。根據挖掘機液壓系統的設計要求，論文中采用通用多路閥，配以專用控制閥和簡單的電子控制系統，設計了一套適合我國生產制造的LS恒功率控制單斗挖掘機液壓系統。
本次畢業設計課題是WY200型液壓挖掘機。課題以企業為依托。小型挖掘機由多個系統組成，包括液壓系統，傳動系統，操縱系統，工作裝置，底架，轉臺，油箱，發動機安裝等。本人的設計主要致力于分析和設計小型液壓挖掘機工作裝置的液壓系統。本課題選擇了國內的質量和技術性能都接近設計要求的16~20t挖掘機作為基型，并在此基礎上研究了國外的先進機型，設計出我們挖掘機的液壓系統方按圖，總體裝配圖以及相應的部件圖和零件圖。圖紙基本采用Auto CAD二維軟件繪圖。本液壓挖掘機的優點是采用伺服先導操縱系統，造型美觀，具備挖掘，抓物，鉆孔，推土，清溝和破碎等功能。平臺可360°旋轉，性能可靠，操作舒適，可廣泛應用于建筑，市政，供水，供氣，供電農林建設等工程。
關鍵詞：WY200 挖掘機液壓系統
目錄
1 前言……………………………………………………………………1
1.1 挖掘機間介…………………………………………………………1
1.2 國內外研究現狀及發展動態………………………………………2
1.3 本設計的研究內容…………………………………………………5
2 液壓挖掘機結構與工作原理…………………………………………7
2.1 液壓挖掘機整機性能………………………………………………7
2.2 液壓挖掘機結構……………………………………………………8
2.3 液壓挖掘機傳動原理……………………………………………10
3 液壓挖掘機工況分析及液壓系統設計方案的確定………………12
3.1 液壓挖掘機的工況………………………………………………12
3.2 挖掘機液壓系統的設計要求……………………………………17
3.3 挖掘機液壓系統的分析…………………………………………19
3.4 液壓系統方案擬訂………………………………………………20
4 液壓系統的設計……………………………………………………21
4.1 液壓系統方案及參數確定………………………………………21
4.2 執行元件液壓缸及系統壓力的初選……………………………22
4.3 計算工作裝置鏟斗液壓缸的主要尺寸…………………………23
4.4 液壓系統原理圖的制定…………………………………………26
總結………………………………………………………………30
參考文獻………………………………………………………………44
致　謝………………………………………………………………47
附錄………………………………………………………………50 ...
