干粉壓片機設計

文件大小： 8.43 MB
下載次數：
文件評級：
更新時間：2014-06-27
發 布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

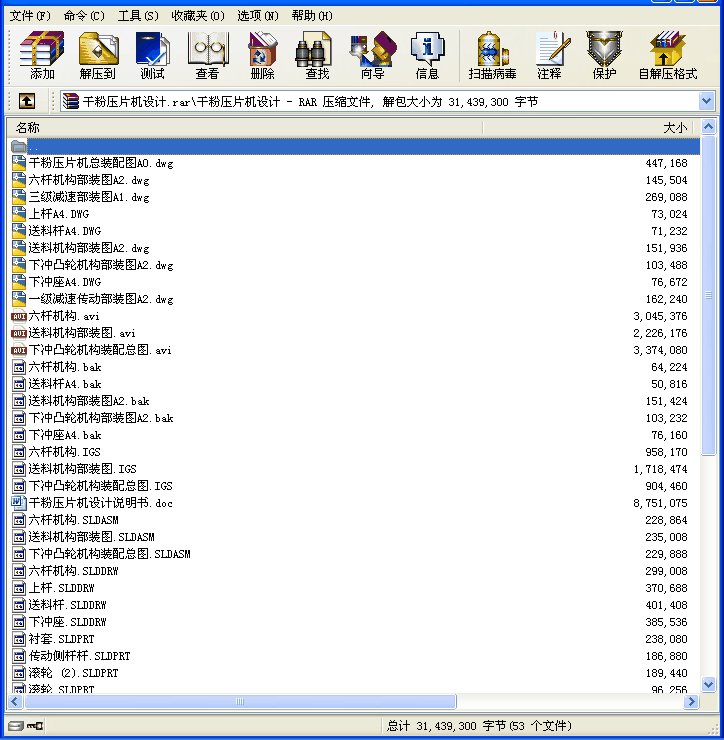

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本次干粉壓片機的設計首先對該機的定義進行了明確，而且對國內外干粉壓片機的研究歷程進行了回顧同時對研究現狀進行了分析比較；根據之前干粉壓片機的設計經驗進行了總結和回顧，提出了下沖頭、上沖頭、送料、篩料、推片等一系列工藝動作過程需要的機構可選類別，在保證達到設計的工藝動作的基礎上兼顧經濟性，環保性等特點進行了機構的設計，為了讓電機輸出足夠的扭矩，設計了一級圓柱齒輪與二級圓柱齒輪傳動減速箱。在設計過程中使用了常規的CAD繪制圖紙，同時為了讓各個機構的運動更加簡單直觀，通過三維軟件Soldiworks進行設計機構的仿真運動。
關鍵詞：干粉壓片機；減速器；沖頭
目錄
摘要 1
第一章緒論 2
1.1干粉壓片機概述 2
1.2國內外基本研究情況 2
1.3設計思路與方法 3
1.3.1研究步驟 3
1.3.3研究方法與措施 3
第二章干粉壓片機設計要求 4
2.1 干粉壓片機數據要求 4
2.2 干粉壓片機的研究方法與成果 4
第三章工藝過程分析 5
3.1工藝動作分解 5
3.2 運動分析 5
3.3 功能分解 7
第四章方案的提出與比較 8
4.1各功能單元的解 8
4.2 方案分析與初步篩選 8
4.3 方案的對比與評價 9
第五章減速系統的設計 14
5.1電動機的選擇 14
5.1.1電動機類型 14
5.1.2執行機構所需功率 14
5.1.3電動機功率 14
5.2傳動比的確定，各軸功率以及帶傳動設計 15
5.2.1傳動比的確定 15
5.2.2計算各軸的轉速個功率 15
5.2.3設計V型帶輪的結構和尺寸和校對 16
5.3齒輪設計和校對 18
附：減速箱三視圖 23
第六章上沖頭機構三維設計 24
6.1 齒輪箱的結構和尺寸確定 24
6.1.1齒輪箱的作用和工作原理 24
6.1.2兩齒輪的尺寸確定 24
6.2 六桿機構的三維設計 24
6.2.1軟件介紹說明 24
6.2.2四桿機構三維設計 25
6.2.3搖桿長度 28
6.2.4通過圖解法求出六桿機構中的曲柄和連桿長度 28
6.2.5檢驗曲柄存在的條件 28
6.2.6三維仿真設計 29
第七章上沖頭機構設計 32
7.1 凸輪部分設計 32
7.1.1凸輪基圓的確定 32
7.1.2滾子圓形運動輪廓的確定 32
7.1.3滾子半徑的確定 32
7.1.4凸輪實際輪廓確定 33
7.2 曲柄滑塊三維建模設計 33
7.2.1機構運動軌跡 33
7.2.2零件建模與仿真設計 33
第八章下沖頭機構三維設計 37
8.1 下沖頭凸輪機構設計 37
8.2 機構零件建模與仿真設計 38
第九章總結 42
參考文獻 43
致謝 44

外文原文及翻譯………………………………………………………... 45 ...
