5XD-2.0 型帶式清選分離機設計

文件大小： 1.24 MB
下載次數：
文件評級：
更新時間：2014-06-30
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

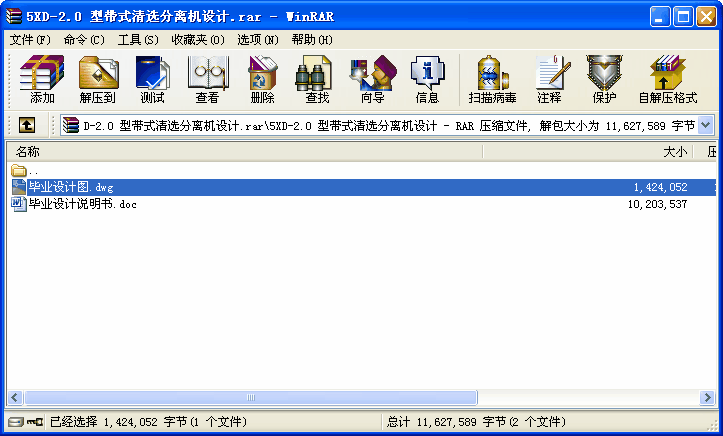

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

5XD-2.0 型帶式清選分離機設計
摘要
隨著農業機械化的發展，農作物種子清選機械也日趨成熟，基于摩擦分離清選機理及篩選分級機理，設計出了適用于大豆、紅小豆、綠豆等作物清選作業的5XD-2.0 型帶式清選分離機,其生產率為2t/h。帶式清選分里機在清選帶清選過程中，首先將經過初步清選的大豆、紅豆、綠豆等作物種子中雜質清除，尤其是對豆類中的碎半豆，蟲蝕嚴重粒的清除達到了很好的清選效果，其次將清選后的大豆輸送到分級機構進行分級篩選，并分別篩選出大、小兩種豆粒。本設計主要用于清選分級豆類作物，設計中簡述了該機的工作原理，主要的技術參數及各部件的設計。
關鍵詞: 清選機；帶式；分級

目錄
摘要 I
Abstract II
前言 VI
1 緒論 1
1.1常用谷物清選機類型和清選原理 1
1.1.1清選機類型 1
1.1.2清選原理 1
1.2谷物清選機的應用現狀 3
1.2.1國外狀況 3
1.2.2 國內清選機發展歷程和存在的問題 3
1.3谷物清選機的發展趨勢 4
1.3.1國外發展趨勢 4
1.3.2我國清選機發展趨勢 5
1.4發展谷物清選機的目的 5
2 總體結構的設計 6
2.1基本結構 6
2. 2工作原理 7
2.3 工作性能指標 7
3主要部件的設計 8
3.1帶選分離機參數設計 8
3.1.1輸送能力的計算 8
3.1.2清選帶寬度的確定 9
3.1.3清選能力的計算 10
3.1.3清選帶不打滑的條件 10
3.2.1類型和結構 11
3.2.2主要特點 12
3.2.3工作原理 13
3.2.4 主要的性能參數 14
3.2.5料斗的設計選用 15
3.3 螺旋輸送器的設計 17
3.3.1分類和結構 17
3.3.2主要特點 19
3.3.3主要性能參數 20
3.4圓筒篩分級器的設計 21
3.4.1分類和結構 21
3.4.2主要工作參數 22
3.5帶選分級機其它部件的設計 23
3.5.1分糧器的設計 23
3.5.2 清選帶的設計 25
4傳動系統的設計 26
4.1電機的選擇 26
4.2帶傳動的設計計算 26
4.2.1確定計算功率 26
4.2.2選擇V帶的帶型 27
4.2.3確定帶輪的基準直徑d并驗算帶速v 27
4.2.4確定中心距a，并選擇V帶的基準長度Ld 28
4.2.5驗算小帶輪上的包角α1 38
4.2.6確定帶的根數 39
4.2.7確定帶的初拉力F0 29
4.3滾子鏈傳動的設計計算 29
4.3.1選擇鏈輪齒數 29
4.3.2計算當量的單排鏈的計算功率Pca 30
4.3.3確定鏈條型號和節距p 30
4.3.4計算鏈節數和中心距 32
4.3.5計算鏈速v，確定潤滑方式 32
4.3.6計算鏈傳動作用在軸上的壓軸力FP 32
結論 33
參考文獻 34
附錄 37
...
