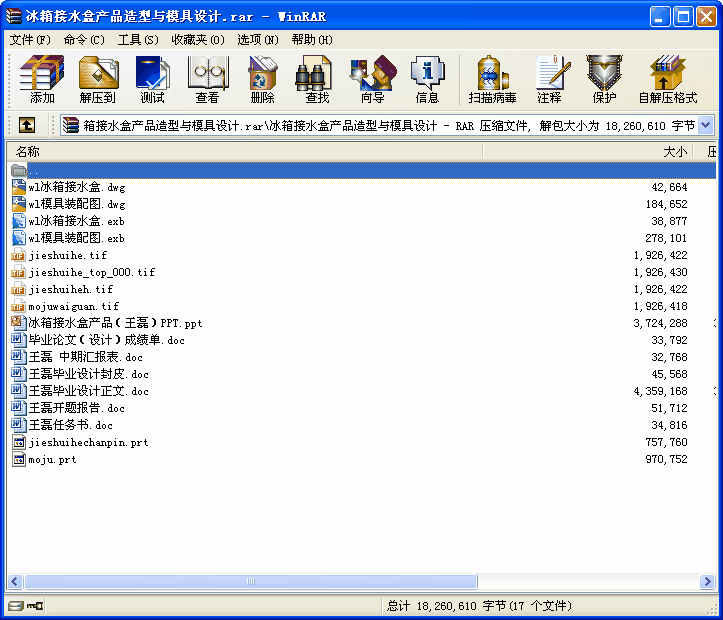

該文件為 rar 格式（源文件可編輯），下載需要 50 積分

冰箱接水盒產品造型與模具設計
摘　要

　研究注塑模具對了解塑料產品的生產過程和提高產品質量有很大意義，這是我選擇本設計的出發點。本設計是以塑料制品冰箱接水盒通過基于逆向工程的3D激光掃瞄測試技術,采集塑件的曲面數據，使用三維軟件Unigraphics NX 4.0進行曲面造型,再根據Unigraphics NX 4.0軟件的MOLDWIZARD模塊設計了冰箱接水盒注塑模具；本設計介紹了注射成型的基本原理，特別是雙分型面注射模具的結構與工作原理，對注塑產品提出了基本的設計原則；詳細介紹了冷流道注射模具澆注系統、溫度調節系統和頂出系統的設計過程，并對模具強度要求做了說明；該設計從產品結構工藝性，具體模具結構出發，對模具的澆注系統、模具成型部分的結構、頂出系統、冷卻系統、注塑機的選擇及有關參數的校核、都有詳細的設計。最終完成對冰箱接水盒的注塑模設計。
關鍵詞：冰箱接水盒；造型；注塑模具

目錄
摘要 i
Abstract ii
1 緒論 1
1.1 模具工業在國民經濟中的地位 1
1.2 我國模具技術的現狀及發展趨勢 2
1.3 逆向工程技術的內容及其應用范圍 2
2 3D激光掃瞄測量數據處理技術 4
2.1 三維掃描技術簡介(3D Scan) 4
2.2 點云數據的處理 4
2.3 點云數據生成曲面的三維造型技術 5
3 注塑件的設計 6
3.1 塑件材料的選擇及其結構分析 6
3.2 塑件的結構與工藝性分析 6
3.3 ABS的注射成型工藝 7
4 模具結構形式的擬定 9
4.1 確定型腔數量及排列方式 9
4.2 模具結構形式的確定 9
5 注塑機型號的確定 11
5.1 塑件的計算和注射機型號的確定 11
5.2 注射機型號的確定 11
5.2 注射機及部分尺寸的校核 12
6 分型面位置的確定 15
6.1 分型面的形式 15
6.2 分型面的設計 15
7 澆注系統的形式和澆口的設計 16
7.1 澆注系統確定 16
7.2 主流道的設計 16
7.3 分流道的設計 18
7.4 澆口的設計 20
7.5 澆注系統的平衡 22
7.6 澆注系統斷面尺寸計算 23
8 模架的確定和標準件的選用 24
8.1 模架和標準件的確定 24
9 合模導向機構的設計 26
9.1 定位機構的選擇 26
9.2 導向結構的總體設計 26
10 脫模推出機構的設計 28
10.1 脫模推出機構的選擇 28
10.2 脫模阻力計算 28
11 側向分型與抽芯機構的設計 30
11.1 側向分型與抽芯機構的確定 30
11.2 側型芯具體尺寸的確定 30
12 成型零件的設計 33
12.1 部分成型零件的結構設計選擇 33
12.2 部分成型零件的尺寸設計 34
13 冷卻系統的設計 39
13.1 冷卻系統的確定 39
13.2 排氣系統的設計 40
14 結論 41
參考文獻 42
致謝 43

...
