側抽芯計算器外殼注塑模具設計

文件大小： 2.24 MB
下載次數：
文件評級：
更新時間：2014-07-01
發 布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

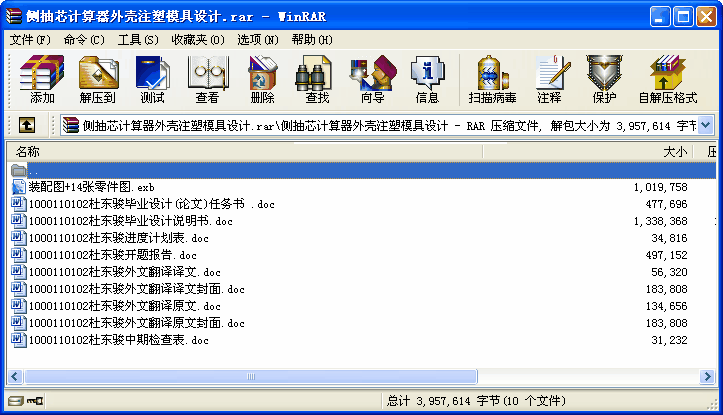

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

現代工業生產中，模具已經成為國民經濟的重要組成部分，模具生產已經觸及電器、儀器儀表、建筑器材、汽車工業、日用五金等眾多領域，是一項高效率、高質量、低成本、低能耗、低污染的高新技術產業，也是目前國家相當重視一門技術。本設計選擇目前了比較熱門暢銷的電子產品—計算器，設計的模具將塑件確定為計算器外殼。
本論文對側抽芯計算器外殼注塑模具設計進行了詳細的介紹和說明，通過對計算器外殼進行工藝分析，最終將完整的模具設計完成。模具采用一模一腔，澆口采用點澆口形式，并設置有冷卻系統，最大化提高生產效率和塑件質量；說明書對注塑機的選擇、模具成型結構、分型面選擇等各項參數、數據進行詳細的計算和校核，說明書中還詳細介紹了模具的具體工作過程。
本次側抽芯計算機外殼注塑模具設計中，大多數零件使用標準件，成型零件使用了鑲嵌塊，降低了模具制造成本和生產周期，提高了市場競爭力；設計過程中參考各類資料，使用CAXAcad進行繪圖，設計合理可靠。

關鍵詞：計算器外殼；模具設計；成本；效率
目錄

引言 1
1 緒論 2
1.1 注塑模具設計發展的概況 2
1.2塑料模具的特點 3
1.3 注塑模具設計的要求及程序 4
2 計算器外殼的設計及工藝分析 5
2.1 計算器外殼的設計 5
2.2 材料的選擇 6
2.3 計算器外殼的工藝性分析 6
2.3.1 結構工藝性 6
2.3.2 塑件的批量生產 6
3 注塑機的選擇及校核 7
3.1 初選注塑機 7
3.1.1 確定最大注塑量 7
3.1.2 確定模具溫度及冷卻方式 7
3.1.3 確定注塑成型的工藝參數 7
3.2 注射機的選擇及校核 8
3.2.1型腔數校核 8
3.2.2 注塑壓力校核 8
4 模具結構分析及設計 10
4.1 結構分析 10
4.1.1型腔數目及排列 10
4.1.2分型面的選擇 10
4.1.3 排氣系統設計 10
4.2澆注系統的設計 11
4.2.1 主流道的設計 11
4.2.2 分流道的設計 11
4.2.3澆口的選擇和設計 12
4.2.4 分流道的截面尺寸 12
4.3 成型零件的設計 13
4.3.1 凹模、凸模形式的確定 13
4.3.2成型零件的工作尺寸計算 13
4.4冷卻系統的設計 15
4.4.1冷卻通道的位置及數量 15
4.4.2冷卻系統冷卻通道孔徑的計算 16
4.5 脫模方式的設計 16
4.5.1脫模機構的設計 16
4.5.2脫模力的計算及推桿的設計 17
4.5.3 復位機構的設計 17
4.6 合模導向機構設計 18
4.6.1 合模導向機構的選擇 18
4.6.2 導柱的設計 19
4.6.3 導套的設計 19
4.7成型設備的校核 19
4.7.1鎖模力的校核 19
4.7.2安裝尺寸的校核 20
4.7.3開模行程的校核 20
5 模具零部件的設計尺寸校核 21
5.1 型腔側壁厚度強度校核 21
5.2 型腔底部厚度強度校核 21
5.3 導柱尺寸的強度校核 21
5.4推桿尺寸校核 22
6 側抽芯機構的設計 23
6.1抽芯距的計算 23
6.2斜導柱尺寸計算 23
6.3 滑塊與導滑槽的設計 24
7 側抽芯計算器外殼注塑模工作過程簡介 25
8 模具的修模 28
8.1凝料粘著主流道 28
8.2塑件粘著型腔 28
8.3 塑件粘著型芯 29
9 結論 30
謝辭 31
參考文獻： 32 ...
