帶柄水杯模具設計

文件大小： 21.71 MB
下載次數：
文件評級：
更新時間：2014-07-01
發 布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

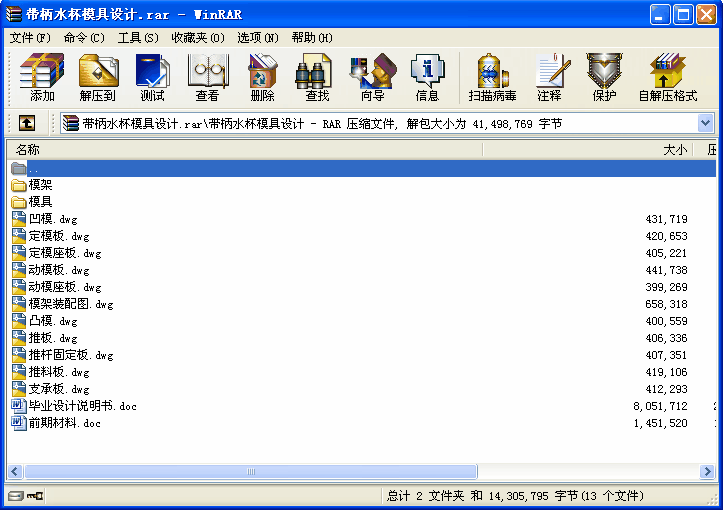

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
模具是工業的重要工藝裝備，是許多工業產品生產中不可缺少的組成部分。塑料作為現代社會經濟發展的基礎材料之一，是農業、工業、能源、交通運輸?shù)冉?jīng)濟領域不可缺少的重要材料，其用途已滲透到經濟和生活的各個領域，和鋼鐵、木材、水泥成為材料領域的四大支柱。模具是工業生產的基礎工藝裝備，被各行業廣泛用于生產最終產品，其產生的價值往往是模具自身價值的幾十倍、上百倍，被譽為“效益放大器”。
本設計為帶柄水杯模具制作設計，它系統的介紹了帶柄水杯模具中的各個零部件的加工工藝過程及整套模具的裝配和使用。其中，涉及到注射機各種參數的選取、零部件的加工方法、注射模的結構及相關的計算問題及特種加工工藝。在該模具設計中，利用CAD繪制了零件圖和裝配圖。
本設計在保證加工質量的前提下，盡量做到在提高生產率的同時把生產成本降到最低。
關鍵詞: 模具；注射機；塑料。
目錄
摘要
Abstract
第一章緒論 1
1.1模具及模具工業的發展與現狀 1
1.2塑料成型模具的種類 2
1.3注射模具的發展方向 2
第二章塑料成型工藝 4
2.1 塑件材料的選擇 4
2.2確定成型方法 4
2.3注塑成型工藝過程 4
2.3.1 成型前的準備 4
2.3.2 注塑成型過程 4
2.3.3、塑件的后處理 6
2.4塑件的結構工藝性 6
2.5 塑件成型工藝參數 7
2.5.1 溫度 7
2.5.2 壓力 8
2.5.3 成型周期 9
第三章帶柄水杯注射模具設計 10
3.1注塑成型設備 10
3.1.1注塑機結構組成 10
3.1.2 注塑機的分類 10
3.1.3 注塑機的型號規格 10
3.2注射模具分類及典型結構 11
3.2.1注射模分類 11
3.2.2注射模典型結構 11
3.3帶柄水杯模具的結構設計 14
3.3.1分型面位置的確定 14
3.3.2型腔數量的確定 14
3.3.3 澆注系統設計 15
3.3.4 成型零件設計 16
3.3.5 合模導向機構設計 17
3.3.6 推出機構設計 18
3.3.7 模具溫度調節系統設計 20
3.3.8 標準模架的選用 20
3.3.9 模架的尺寸計算 21
3.4 注射模具與注射機的關系 22
3.4.1最大注射量的校核 22
3.4.2注射壓力的校核 22
3.4.3鎖模力的校核 23
3.4.4開模行程的校核 23
第四章帶柄水杯模具三維設計 25
4.1帶柄水杯三維造型及模具設計 25
4.2 模架設計 27
4.2.1 定義模具模架 27
4.2.2 添加設備 28
4.2.3 設計頂出機構 29
4.2.4 設計冷卻系統 29
第五章帶柄水杯注射仿真分析 31
5.1 Pro/e塑料顧問的簡介 31
5.2 塑料顧問模塊的進入 31
5.3 分析功能應用 31
5.4 分析結果 31
5.5分析結果的輸出 33
5.6 注射仿真分析的優缺點 33
第六章小結與展望 34
6.1小結 34
6.2展望 34
致謝 35
參考文獻 36
附錄 37 ...
