砂帶分條機設計

文件大小： 2.51 MB
下載次數：
文件評級：
更新時間：2014-07-09
發布人： 2286545525

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

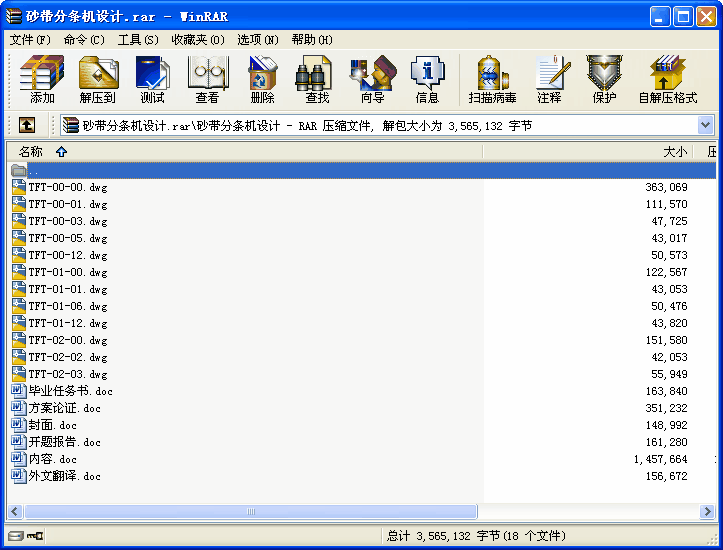

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
立式砂帶分條機其主要功能是針對桶型砂帶進行切割，將其分切成有一定尺寸要求的、適合使用的、有一定規格的砂帶。設計這種機械裝置的目的是為了提高加工的效率，減少工人的勞動強度實現加工成本的降低。在本次畢業設計中我們主要是針對分條機的發展現狀和使用情況，進行研究分析，進而設計出結構合理，綜合性能較好的砂帶分條機。本類設備在國內起步較晚，但是發展速度較快,這其中的主要因素應歸屬于國內消費市場需求的不斷增大。在國產設備的發展過程中，向國外較發達國家的學習貫穿著始末。國產設備能否適應高速發展,除了向國外借鑒先進的技術經驗外,這還得向他們學習設備制作的先進理念，環境意識,系統管理模式。國產分條機的發展在過去的許多年中雖然取得了不菲的經驗價值，但從目前來講任重道遠。所有分條機制造出來基本上都是可以使用的，但機器的工作效率是國產設備中一個長期不足。分條機的工作效率是一個綜合概念。

關鍵詞：分條機立式設計
目次

1 引言…………………………………………………………………………………… 1
2 設計思路……………………………………………………………………………… 2
2.1 設計思想…………………………………………………………………………… 2
2.2 設備概述…………………………………………………………………………… 2
3 設計計算過程……………………………………………………………………… 4
3.1 傳動系統設計………………………………………………………………………4
3.1.1 電動機的選擇……………………………………………………………………4
3.1.2 帶傳動的設計計算………………………………………………………………4
3.2 支架的設計…………………………………………………………………………8
3.3 張緊裝置設計………………………………………………………………………9
3.3.1 連接架設計………………………………………………………………………10
3.3.2 張緊軸的校核……………………………………………………………………11
3.4 切割裝置設計………………………………………………………………………15
3.4.1 裝置工作原理……………………………………………………………………15
3.4.2 主動軸的選擇和校核……………………………………………………………15
3.4.3 耐磨套的選擇及安裝……………………………………………………………20
3.4.4 刀具的選擇及安裝………………………………………………………………21
4 軸承的選擇……………………………………………………………………………23
5 汽缸的計算和選擇……………………………………………………………………23
6 潤滑和密封……………………………………………………………………………24
7 分條機的操作方法……………………………………………………………………24
結論 …………………………………………………………………………………… 25
致謝 …………………………………………………………………………………… 26
參考文獻………………………………………………………………………………27 ...
