設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備（831006）

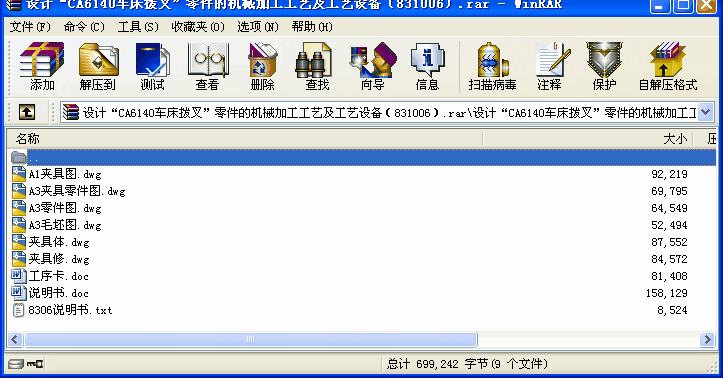

  • 該文件為rar格式
  • 文件大小： 316.46 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-12
  • 發 布 人： 2220692563
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備（831006）

  • 一、零件的分析


    （一） 零件的作用
    題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件的φ25孔與操縱機構相連，φ55半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。

    （二） 零件的工藝分析
    零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
    1．小頭孔φ25 ；
    2．大頭半圓孔Ф 及其端面；
    3．16×8槽；
    4．φ40外圓斜面；
    5．大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.1mm；
    6. 槽端面與小頭孔中心線的垂直度誤差為0.08mm。
    由上面分析可知，可以粗加工撥叉底面，然后以此作為粗基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證
    ...
