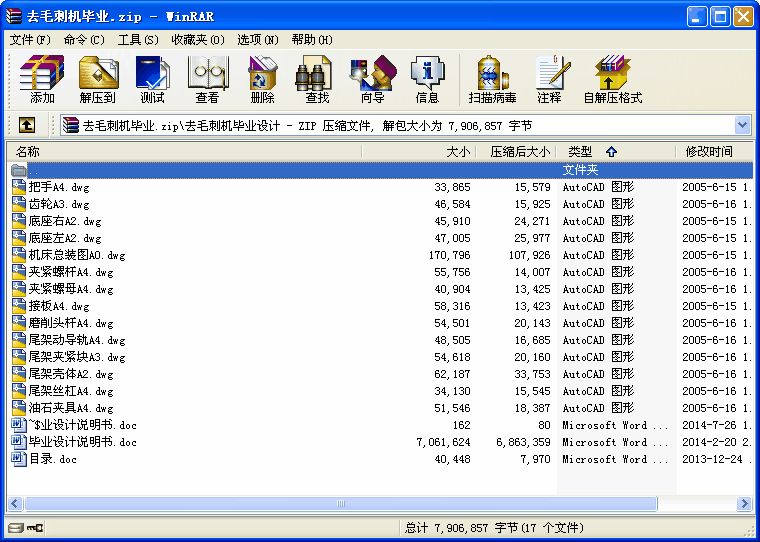

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

去毛刺機畢業設計
摘要：本文論述了凸輪軸凸輪端面的去毛刺裝置的設計，為了能在原有的手工加工基礎上提高加工效率，而設計一種半自動化的裝置，并能將該裝置安置于普通機床上，用以去掉凸輪端面毛刺。在文中主要介紹了去毛刺技術的發展及其趨勢，凸輪軸去毛刺裝置的總體方案設計，總體布局設計，機床主參數設計等。其中包括機床床身導軌設計，底座的設計，及其電機的選擇等。
關鍵詞：去毛刺技術的發展，裝置設計，方案，床身導軌，床腿，控制
前言
就目前來說，去毛刺技術在國內的發展還是比較落后的，其中大部分企業還一直采用原始的方法——手工去毛刺，而國外大部分企業使用都使用數控機床來去毛刺。數控機床采用純數學的模型來加工工件表面，因此具有很高的加工精度，一般的機床是無法實現的。而手工去毛刺的效率是可想而知的，即費工時，又費能源，因此設計一去毛刺專用機床十分必要。
在這種情況下，結合國內的具體情況，大部分企業選擇了自主設計去毛刺專用機床以便獲得較好的經濟效益，以及加工精度。去毛刺技術是伴隨著機加工的多樣化而產生了更為豐富的內容。例如，電解去毛刺，熱脈沖去毛刺，刷子精整法，積壓珩磨，磁力研磨法等。總之，無論采用何種方法最終的目的就是把毛刺去掉，并達到要求。
本文在現有的資料基礎上，通過查閱圖書館資料，閱讀專業期刊和上網等手段查找了相關的資料，并獲得了一些有用的信息，結合實際情況了解了現有的去毛刺機結構、原理和凸輪軸的加工方法等。
再此，應特別感謝指導老師趙波教授，劉傳紹教授，童景琳老師的耐心指導，在這里表示忠心的感謝。

目錄
緒論………………………………………………………………………………… 1
1、去毛刺的發展現狀及其在工程中的應用………………… 3
1.1 國內外去毛刺技術現狀及發展趨勢…………‥……………… 3
1.1.1．毛刺的形成和“毛刺工程”的內容 ………………‥…………… 3
1.1.2．國外去毛刺技術及發展趨勢 ……………………………………‥4
1.1.3．國內去毛刺發展與趨勢 ……………………………………………5
1.2 今后的發展趨勢…………………………………………………… 7
2、總體設計…………………………………………………………………‥ 9
2.1 機床設計應滿足的基本要求…………………………………… 10
2.1.1．滿足性能要求…………………………………………………‥ 10
2.1.2．經濟效益………………………………………………………… 12
2.1.3．人機關系………………………………………………………… 12
2.2 機床的總布局及方案設計……………………………………‥… 13
2.2.1．去毛刺機構的設計……………………………………………… 13
2.2.2．溜板的設計……………………………………………………… 17
2.2.3．主軸箱與尾架的設計…………………………………………… 18
2.2.4.總體概圖………………………………………………………… 19
2.3、機床主要參數的確定………………………………………… 20
2.3.1、尺寸參數………………………………………………………… 20
2.3.2、運動參數………………………………………………………… 20
2.3.3、動力參數………………………………………………………… 21
3、機床床身的設計……………………………………………………… 23
3.1 床身結構的選擇…………………………………………………… 23
3.2 床身壁厚的機構…………………………………………………… 25
3.3 床身材料的選擇…………………………………………………… 26
4、導軌的設計……………………………………………………………… 27
4.1 導軌功用，分類和應滿足的要求……………………………… 27
4.2 滑動導軌…………………………………………………………… 30
5、床腿的設計……………………………………………………………… 33
5.1 左床腿的設計……………………………………………………… 33
5.2 右床腿的設計……………………………………………………… 34
5.3 磨屑盤的設計……………………………………………………… 34
6 、控制與操縱………………………………………………………… 35
7 、結論……………………………………………………………………… 37
感謝……………………………………………………………………………… 38
參考文獻……………………………………………………………………… 39
附錄：
1、外文翻譯………………………………………………………………… 40
2、英文原文………………………………………………………………… 50
...
