攪拌反應器全套畢業設計

文件大小： 1.58 MB
下載次數：
文件評級：
更新時間：2014-08-05
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

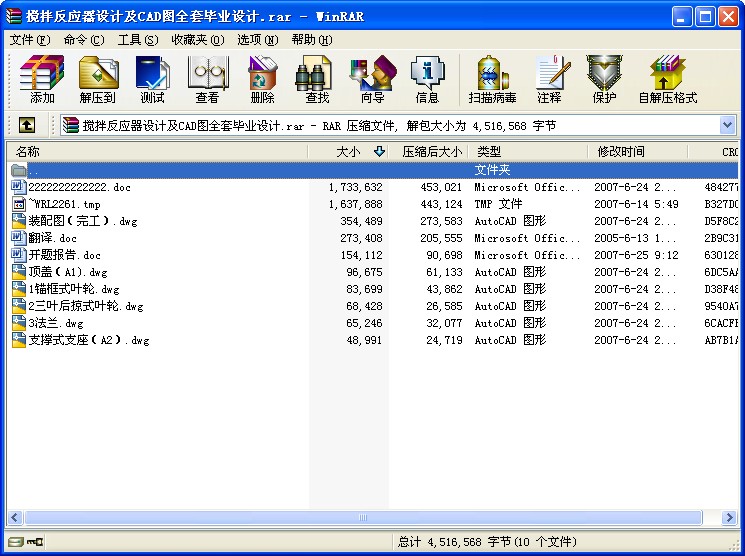

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

攪拌反應器全套畢業設計
目錄
1 緒論 1
1.1研究目的及意義 1
1.1.1 危害 1
1.1.2 毒理學資料及環境行為 2
1.2 研究內容 2
1.3 國內外研究的狀況 2
2．反應器槳葉的選擇 4
2.1框式攪拌器 4
2.2 三葉后掠式 4
3．反應器零部件的計算 5
3.1行星攪拌器 5
3.2攪拌功率計算 5
3.2.1框式攪拌器功率計算 5
3.2.1.1影響攪拌功率的因素 6
3.2.1.2行星軸自轉葉輪功率 6
3.2.1.3攪拌功率的修正 6
3.2.2后掠式葉輪攪拌功率計算及轉速 8
3.2.2.1攪拌功率的計算 9
3.2.2.2循環特性的計算 9
3.3軸徑計算 10
3.3.1行星軸主軸計算 10
3.3.1.1軸采用實心軸計算 11
3.3.1.2扭矩和彎矩合成計算軸 11
3.3.1.3剛度計算 12
3.3.2行星軸軸徑計算 12
3.3.2.1軸采用實心軸計算 12
3.3.2.2按扭矩和彎矩合成計算軸 13
3.3.2.3剛度計算 13
3.3.3橫軸徑計算 14
3.3.3.1采用實心軸計算 14
3.3.3.2按扭矩和彎矩合成計算軸 14
3.3.3.3剛度計算 15
3.4行星齒輪計算 15
3.4.1小齒輪受力情況 15
3.4.2 小齒輪計算 16
3.5內筒體及夾套的壁厚計算 16
3.5.1 選料和設計壓力確定 16
3.5.2夾套筒體和夾套封頭壁厚計算 17
3.5.3 水壓試驗校核 17
3.6攪拌器強度校核 18
3.6.1 框式攪拌器強度校核 18
3.6.2三葉后掠式攪拌器請度校核 20
3.7開孔補強計算 21
4．攪拌結構選型 24
4.1.減速機選型 24
4.1.1立式減速機的選擇 24
4.1.2臥式減速機的選擇 24
4.2凸緣法蘭的選擇 24
4.3.夾套的選擇 25
4.4封頭的選擇 26
4.5機架 27
3.5.1單支點機架的主要技術要求 27
4.5.2單支點機架的使用規定 27
4.6 攪拌器型號選擇 28
4.6.1 框式攪拌器 28
4.6.2 三葉后掠式 29
4.7安裝底蓋 29
4.8.1安裝底蓋材料 29
4.8.2安裝底蓋主要技術要求 30
4.8.3 密封墊片和緊固件 30
4.9支座的計算選擇 30
4.10 溫度計 33
4.11 電機選擇 33
5．密封 34
5.1 填料密封 34
5.2機械密封 36
總結 38
參考文獻 39
謝詞 40
摘要
近年來，隨著社會經濟高速發展，對PVC的需求量日益加大。目前，我國有很大一部分仍需要進口。國內PVC反應器大多數都在30 以下，生產效率底下，產量也很低，人均是世界平均水品的1/10。生產聚氯乙烯樹脂的日的就在于應用。根據國外發達國家的消費比例一般是建材消費聚氯乙烯的量最高，占樹脂年消費總量的65 %.包裝品占8%.電器用品，占7%.家具和裝飾用品占5%，一般消費品，占4% .其他聚氯乙烯制品，占11%。目前我國的PVC生產遠達不到社會經濟發展的需求。隨著國民經濟的發展對聚氯乙烯的需求會進一步增加。目前，我國PVC生產工藝采用石油路線的其生產能力占全國總生產能力的22.5%，采用進口二氧乙烷和氯乙烯單體的其生產能力占全國總生產能力的21.5%，采用電石為原料的其生產能力占全國總生產能力的56%。除少數大型PVC裝置引進國外技術和設備以外，總體水平與國外仍有較大的差距，我國生產廠家使用的攪拌反應滏大多數都在30立方米以下，生產效率低下，成本較高，迫切需要加大聚氯乙烯的生產產量。在這種情況下，設計出效率更高的氯乙烯懸浮聚合反應器是本次設計的宗旨。在本次設計中采用框式攪拌器和三葉掠式攪拌器攪拌，反應器公稱容積80立方米。而在設計中還用到了比較少用的行星輪。上部分主要靠帶有框式攪拌器和行星機構組成的行星攪拌器，下部分主要靠三葉后掠式攪拌器攪拌，從而使攪拌更均勻，而且減少了攪拌盲區，提高了氯乙烯聚合的效率。

關鍵詞：反應器、攪拌器、氯乙烯
