圓管輸送機設計

文件大小： 8.95 MB
下載次數：
文件評級：
更新時間：2014-08-07
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

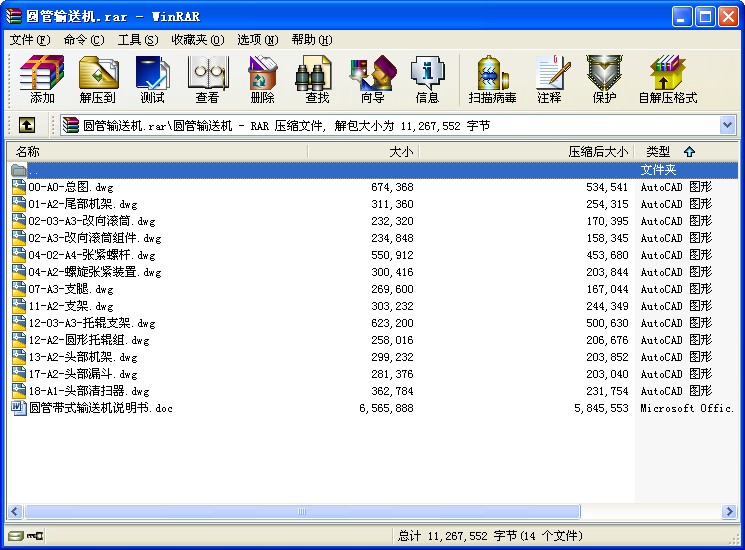

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

圓管輸送機設計
摘要

DG500型圓管帶式輸送機是一種新型的輔助運輸設備。該型運輸機設計的目的主要應用于面粉廠兩車間之間面粉的運輸，同時也適應于清潔快速的連續短距離輸送顆粒性的物品。
DG500型圓管帶式輸送機主要由電動滾筒、聯軸器、改向滾筒、輸送帶、托輥、機架、拉緊裝置、清掃器與給料系統等組成。
該型輸送機采用封閉式運輸可防止外部雜物混入輸送物料，也能防止物料遭受雨淋、日曬，并可實現承載段和回程段完全封閉輸送，原理上可以避免漏料、灑料等，可滿足環保要求。
DG500型圓管帶式輸送機在運量上可以完成100t/h，運輸量較大，并且采用更換機架的形式可以進行傾斜、垂直、轉彎等一系列普通帶式運輸機所不能完成的運輸方式。
該型輸送機結構緊湊，結構為近似對稱布置；輸送距離短，方便移動；運轉平穩，安全可靠，安裝方便。
關鍵詞：輸送機；封閉運輸
ABSTRACT

DG500 pipe belt conveyor is a novel type of auxiliary transport equipment. It is designed to transport flour between the two workshops. Besides, it can be used to transport the clean and fast continuous short-range particles items. DG500 pipe belt conveyor mainly composed of electric drum, couplings, bend pulley, belt, roller, frame, tensioning device, cleaning device and feed system components. The bearing segment and return segment of this type of conveyor is complete closed transport. This characteristics can prevent transportation of materials from external debris. Meanwhile, it can prevent materials from rain and sun. So, in principle, this type of conveyor can avoid leakage, spilled materials, etc, and can meet the environmental requirements. DG500-type pipe belt conveyor transportation volume is large, and can finish the transportation volume of 100t / h, and through replace the rack, it can be used to tilted, vertical, turning transport which is the common mode of transport can not complete. This type of conveyor has the feature of compact in frame, approximately symmetrical arrangement of structure; transmission distance is short, easy movement; smooth running, safe and reliable, and easy installation. Keywords: conveyor; closed transport;

目錄

1概述 1
1.1封閉輸送帶式輸送機的分類 1
1.1.1 圓管帶式輸送機 1
1.1.2 吊掛帶式輸送機 3
1.1.3 異型截面帶式輸送機 4
1.1.4 各種密閉輸送帶式輸送機的特點對比 5
1.2 圓管帶式輸送機的特點 6
1.2.1 優點 6
1.2.2 缺點 6
1.3 圓管帶式輸送機的發展 7
1.3.1 圓管帶式輸送機的發展水平 7
1.3.2 圓管帶式輸送機的理論研究 8
1.4 圓管帶式輸送機的組成 9
1.5 本文主要的工作 9
2 圓管帶式輸送機的總體設計 10
2.1 主體結構 10
2.2 機架組合形式 12
2.3 輸送帶 13
2.3.1輸送帶類型 13
2.3.2 成圓方式 15
2.3.3密封方式 16
2.3.4放置方式 16
2.4 托輥 17
2.5 機架 18
2.6 附加部件 18
2.7 驅動裝置 20
2.8 啟動系統 20
3 圓管帶式輸送機的總體計算 21
3.1 設計的條件 21
3.2 輸送機橫截面積A，帶速v和管徑D的計算 21
3.3 輸送機功率的估算 22
3.4 張力計算 23
3.4.1 有效張力計算 23
3.4.2 最大張力計算 24
3.5 成圓損失 24
3.6 輸送帶下垂度 24
3.7 輸送帶層數 25
3.8 驗算托輥載荷 26
4 輸送帶的選擇與設計 28
4.1 輸送帶分類與結構 28
4.1.1 輸送帶的分類 28
4.1.2 輸送帶結構 29
4.1.3 帶芯 30
4.1.4 編織方法對強度的影響 31
4.1.5 圓管式輸送帶技術規格 31
4.2 輸送帶寬度及滾筒直徑的計算 31
4.2.1 輸送帶寬度計算 31
4.2.1 滾筒直徑的計算 32
4.3 輸送帶工作張力 32
4.3.1最大工作張力 32
4.3.2 輸送帶的安全系數 33
4.3.3 額定拉斷力 33
4.3.4 輸送帶疲勞強度安全系數 33
5 托輥的設計與選擇 35
5.1 托輥的選擇 35
5.1.1 緩沖托輥 35
5.1.2 成圓托輥 35
5.1.3 圓形托輥 36
5.1.4 輥?zhàn)虞d荷計算 38
5.2 托輥軸承 39
5.2.1軸承的選定與安裝 39
5.2.2 軸承的壽命 40
5.2.3軸承的拆卸與清洗 41
6 滾筒的設計與選擇 42
6.1 滾筒分類和形式 42
6.1.1 按驅動方式分類 42
6.1.2 按軸承內孔大小分類 42
6.1.3 按外形區分 42
6.1.4 按功能區分 43
6.2 滾筒規格 43
6.2.1 傳動滾筒基本直徑和長度 43
6.2.2 改向滾筒外形尺寸 44
6.3 滾筒的軸 45
6.3.1 軸設計的程序 46
6.3.2 軸的強度計算 46
6.4 電動滾筒 47
6.4.1 電動滾筒的作用 47
6.4.2 電動滾筒功率計算 48
6.4.3 電動滾筒轉矩計算 48
7 輸送機的線路及機架的設計 50
7.1 線路設計 50
7.2 成圓段設計 50
7.2.1 成圓段的長度 50
7.2.2 過渡段托輥的布置 52
7.3 機架的設計 52
7.3.1 帶式輸送機布置準則 52
7.3.2 圓管帶式輸送機機架設計 53
8 給料系統、拉緊裝置與清掃器的設計 54
8.1 給料系統 54
8.1.1 給料機的分類 54
8.1.2 給料機的特點 54
8.2拉緊裝置 55
8.2.1 拉緊裝置的功能 55
8.2.2拉緊裝置的分類 56
8.3 清掃器 56
9 總結 59 ...
