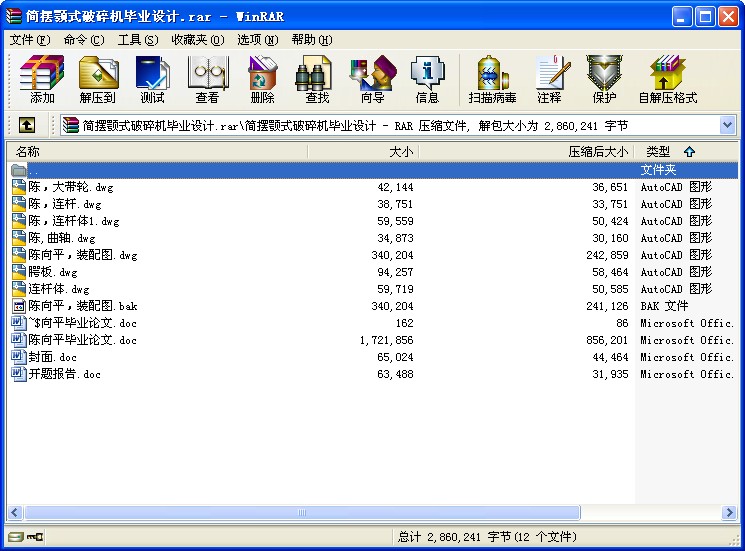

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

簡擺顎式破碎機畢業設計
第一章概述
破碎機械是對固體物料施加機械力，克服物料的內聚力，使之碎裂成小塊物料的設備。
破碎機械所施加的機械力，可以是擠壓力、劈裂力、彎曲力、剪切力、沖擊力等，在一般機械中大多是兩種或兩種以上機械力的綜合。對于堅硬的物料，適宜采用產生彎曲和劈裂作用的破碎機械；對于脆性和塑性的物料，適宜采用產生沖擊和劈裂作用的機械；對于粘性和韌性的物料，適宜采用產生擠壓和碾磨作用的機械。
在礦山工程和建設上，破碎機械多用來破碎爆破開采所得的天然石料，使這成為規定尺寸的礦石或碎石。在硅酸鹽工業中，固體原料、燃料和半成品需要經過各種破碎加工，使其粒度達到各道工序所要求的以便進一步加工操作。
通常的破碎過程，有粗碎、中碎、細碎三種，其入料粒度和出料粒度，如表一所示。所采用的破碎機械相應地有粗碎機、中碎機、細碎機三種。
表一物料粗碎、中碎、細碎的劃分
類別入料粒度出料粒度
粗碎
中碎
細碎 300～900
100～350
50 ～100 100～350
20～100
5～15
制備水泥、石灰時、細碎后的物料，還需進一步粉磨成粉末。按照粉磨程度，可分為粗磨、細磨、超細磨三種。
所采用的粉磨機相應地有粗磨機、細磨機、超細磨機三種。
在加工過程中，破碎機的效率要比粉磨機高得多，先破碎再粉磨，能顯著地提高加工效率，也降低電能消耗。
工業上常用物料破碎前的平均粒度 D刁民破碎后的平均粒度d之比來衡量破碎過程中物料尺寸變化情況，比值i稱為破碎比（即平均破碎比）
i=
為了簡易地表示物料破碎程度和各種破碎機的方根性能，也可用破碎機的最大進料口尺寸與最大出料口尺寸之比來作為破碎比，稱為公稱破碎比。
在實際破碎加工時，裝入破碎機的最大物料尺寸，一般總是小于容許的最大限度進料口尺寸，所以，平均破碎比只相當于公稱破碎比的0.7～0.9。
每各破碎機的破碎比有一定限度，破碎機械的破碎比一般是i=3～30。如果物料破碎的加工要求超過一種破碎機的破碎比，則必須采用兩臺或多臺破碎機械串連加工，稱為多級破碎。多級破碎時，原料尺寸與最終成品尺寸之比，稱總破碎比，如果各級破碎的破碎比各是，，。則總破碎比是
=
由于破碎機構造和作用的不同，實際選用時，還應根據具體情況考慮下列因素；
1) 物料的物理性質，如易碎性、粘性、水分泥沙含量和最大給料尺寸等；
2) 成品的總生產量和級配要求、據以選擇破碎機類型和生產能力；
3) 技術經濟指標，做到既合乎質量、數量的要求、操作方便、工作可靠，又最大限度節省費用。
第二章物料破碎及其意義
2．1 物料破碎及其意義
從礦山開采出來的礦石稱為百年原礦。原礦是由礦物與脈石組成的，露天礦井開采出來的原礦其最大粒度一般在200～1300mm之間，地下礦開采出來的原礦最大粒度一般在200～600mm之間，這些原礦不能直接在工業中應用，必須經過破碎和磨礦作業，使其粒度達到規定的要求、破碎是指將塊狀礦石變成粒度大于1～5mm產品的作業，小于1mm粒度的產品是通過磨碎作業完成的。

2．1．1 破碎的目的
（1）制備工業用碎石
大塊石料經破碎篩分后，可得到各種不同要求粒度的碎石。這些碎石可制備成混凝土。它們在建筑、水電等行業中廣泛應用。鐵路路基建造中也需要大量的碎石。
（2）使礦石中的有用礦物分離
礦石有單金屬和多金屬，而且原礦多為品位較低的礦石。將原礦破碎后，可以使有用金屬與礦石中的脈石和有害雜質分離，作為選礦的原料，除去雜質而得到高品位的精礦
（3）磨礦提供原料
磨礦工藝所需粒度大于1～5mm的原料，是由破碎產品提供的。例如在煉焦廠、燒結廠、制團廠、粉末冶金、水泥等部門中，都是由破碎工藝提供原料，再通過磨碎使產品達到要求的粒度和粉末狀態。

2．1．2 破碎工藝
最終破碎粒度是根據產品的用途確定的。需要進行磨礦作業的礦石，應考慮到破碎與磨礦總成本較低來確定破碎產品的粒度。一般較適宜的粒度為10～25mm。把原礦粒度與破碎產品的粒度的比，稱為總破碎比，若露天礦開采出來的原礦粒度為200～1300mm則破碎作業的總破碎比的范圍為：

= = =30
= = =8
一臺破碎機只能在一定限度的破碎比下才有合理的結構，才能最有效地工作，因此使一臺破碎機達到這樣的破碎比是很有困難的。各種破碎機的破碎比范圍見表二。可見，要把原礦破碎到需要的粒度，必須將若干臺破碎機串連進行分段破碎。總破碎比等于各段破碎比的乘積、為了發揮串聯破碎機的破碎能力，不使小塊礦石進入破碎機反復進行破碎，因此將破碎與篩分有機結合，構成合理的破碎工藝流程。
表二各類破碎機的破碎比
破碎機型式流程類型破碎機范圍
顎式破碎機的旋回破碎機開路 3 5

標準圓錐破碎機開路 3 5

標準圓錐破碎機（中型）閉路 4 8

短圓錐破碎機開路 3 6

短圓錐破碎機閉路 4 8

圖2-1為一段破碎機機流程圖，原礦經固定篩
分后，篩上大塊物料進入顎式破碎機2，篩下物
顎式破碎機2的產品一起經振動篩3篩分；篩上
物經圓錐破碎機4破碎，篩下物和圓錐破碎機4
的產品一起經振動5篩分；篩下物作為磨機8的
原料，落入礦倉7，篩上稱進入圓錐破碎機6破
碎，破碎機6與振動篩5構成封閉系統進行反復
破碎、篩分，該系統稱為封閉破碎系統。顎式破
碎機2和圓錐破碎機4的產品，均經篩分后進入
下一流程，故稱開路破碎。
圖2-1，1—固定篩 2 -- 顎式破碎機
3、5—振動篩 4、6-- 圓錐破碎機
7 –礦倉 8- 磨機
...
