螺旋式洗米機結構設計
- 文件介紹：

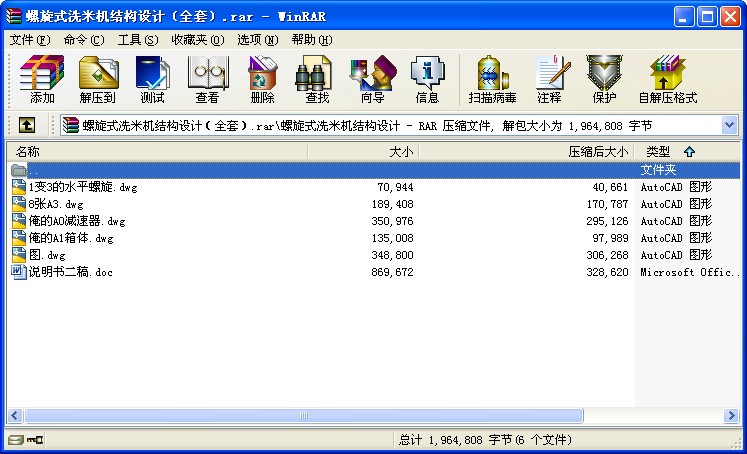

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 螺旋式洗米機結構設計
目 錄
摘要 Ⅰ
Abstract Ⅱ
第1章 緒論 1
1.1 洗米機設計的目的及意義 1
1.2 我國洗米行業發展概況 1
1.3 各類洗米機簡介 2
1.4 本章小結 2
第2章 總體結構方案設計及運動和動力參數計算 4
2.1 總體結構方案設計 4
2.2 電機的選擇 4
2.3 水平螺旋運動和動力參數計算 4
2.3.1 計算總傳動比及分配各軸傳動比 5
2.3.1各軸參數計算 6
2.4傾斜螺旋運動和動力參數計算 6
2.4.1 計算總傳動比及分配各軸傳動比 6
2.4.2 各軸參數計算 6
2.5本章小結 7
第3章 水平螺旋減速器設計 8
3.1高速級齒輪傳動設計 8
3.2 低速級齒輪傳動設計 10
3.3 各軸的結構設計與強度校核 13
3.3.1 輸入軸的設計 13
3.3.2 中間軸的設計 15
3.3.3 輸出軸的設計 16
3.4 各軸軸承與鍵的設計 19
3.5 本章小結 21
第4章 水平螺旋減速器設計 22
4.1高速級齒輪傳動設計 22
4.2 低速級齒輪傳動設計 24
4.3 各軸的結構設計與強度校核 27
4.3.1 輸入軸的設計 27
4.3.2 中間軸的設計 29
4.3.3 輸出軸的設計 30
4.4 各軸軸承與鍵的設計 33
4.5 本章小結 35
第5章 螺旋軸機架結構設計 36
5.1 水平及傾斜螺旋軸設計 36
5.1.1 水平螺旋軸的設計 36
5.1.2 傾斜螺旋軸的設計 38
5.2 機架結構的確定 40
5.3 料斗及出料口設計 41
5.4 潤滑方案 41
5.5 密封方案 41
5.2 本章小結 41
結論 42
參考文獻 43
致謝 44
摘 要
洗米機是一種糧食加工機械，用于洗米的裝置。本設計的螺旋洗米機由電動機、水平螺旋軸、傾斜螺旋軸及與其相對應的減速器、機架等結構組成。米由進料口進入洗米機，經過螺旋軸的輸送進行揉搓洗滌，水流與米流逆流流動，米中的漂浮雜質在此過程中漂浮，與洗滌的濁水一起從溢流口排出，達到洗米的目的。其結構簡單，占地面積小，集搓米、洗米、除去漂浮雜質、砂石等為一體，用水量少洗滌效果好，是一種高效的連續洗米機，是食堂、大型飯店、快餐中心等較為理想的糧食洗滌機械。
本設計擬訂了洗米機的總體結構方案，進行了運動和動力參數的計算；完成了水平螺旋軸、傾斜螺旋軸及與其相對應的減速器傳動、機架等結構設計。
關鍵詞：螺旋洗米機；減速器；水平螺旋軸；傾斜螺旋軸；機架
ABSTRACT
Rice washing machine is a kind of food processing machinery, for the rice washing device. The design of the spiral rice washing machine is composed of motor, horizontal spiral shaft, inclined screw shaft and corresponding reducer, a frame structure. Metres from the inlet into the washing machine, the spiral shaft carried by the conveyor to rubbing washing, water flow and countercurrent flow meters flow, Minaka floating impurities in the process of floating, and washing muddy water from overflow outlet, reach the rice washing purpose. It has the advantages of simple structure, small occupation area, rice, rice washing, rubbing the set of removing floating impurities, such as gravel as one with less water, good washing effect, is a kind of high efficient continuous washing rice machine, is the cafeteria, hotel, large fast food centers relatively ideal grain lavation machinery.
The design of formulation of the rice washing machine the overall structure scheme, the movement and power parameters; completed the horizontal spiral shaft, inclined screw shaft and corresponding reducer, rack structure design ...
