雙級主減速器全套畢業設計

文件大小： 695.04 KB
下載次數：
文件評級：
更新時間：2014-08-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

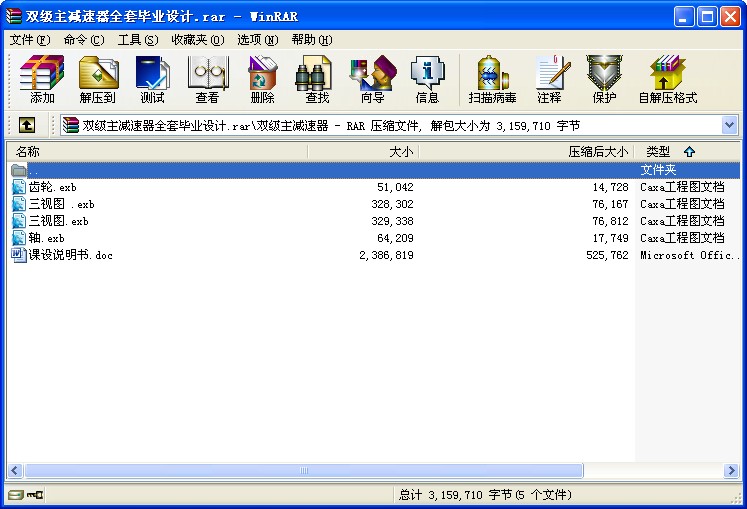

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

雙級主減速器全套畢業設計
、設計任務
1．帶式運輸機傳動裝置設計的布置:
2．設計的技術數據：
運輸帶的工作拉力：F=2300N
運輸帶的工作速度：V=0.95m/s
運輸帶的滾筒直徑：D=400mm
運輸帶的寬度：B=400mm
3．工作情況及要求：
用于機械加工車間運輸工作，2班制連續工作,載荷有輕度沖擊，使用5年,小批量生產。在中等規模制造廠制造。動力來源：電力三相交流380/220V。速度允差〈5%。
二、電動機的選擇計算
根據工作要求及條件，選擇三相異步電動機，封閉式結構，電壓380V，Y系列。
1.選擇電動機功率
滾筒所需的有效功率： =F×V=2.185KW
傳動裝置的總效率：
式中: 滾筒效率： = 0.96
聯軸器效率： = 0.99
V帶傳動效率： = 0.96
深溝球軸承： =0.99
斜齒輪嚙合效率： = 0.97
傳動總效率:
= 0.96 *0.972* 0.994*0.99 *0.96=0.82
所需電動機功率 :
= =2.185/0.82=2.678kw
2.選取電動機的轉速
滾筒轉速
= = =45.36r/min
查表27-1,可選Y系列三相異步電動機Y100L2-4,額定功率P0=3 KW，同步轉速1500r/min；
或選Y系列三相異步電動機Y132S-6,額定功率額定功率P0=3 KW,
同步轉速1000r/min。均滿足P0 >Pr 。

方案號電機型號額定功率同步轉速滿載轉速總傳動比
1 Y100L2—4 3.0 1500 1420 31.3
2 Y132S—6 3.O 1000 960 21.16
電動機數據及傳動比

比較兩種方案可見，方案1選用的電動機質量和價格較低且傳動比相當所以選擇方案1。
三、傳動裝置的運動及動力參數的選擇和計算
1、分配傳動比
總傳動比:
I總=no/nw =1420/45.36=31.3
V帶傳動比為2—4，取
則減速的傳動比： =31.3/2.5=12.52
對減速器傳動比進行分配時，即要照顧兩級傳動浸油深度相近，又要注意
大齒輪不能碰著低速軸，試取：
= = 4.111
低速軸的傳動比： = = 12.52/4.111=3.045
