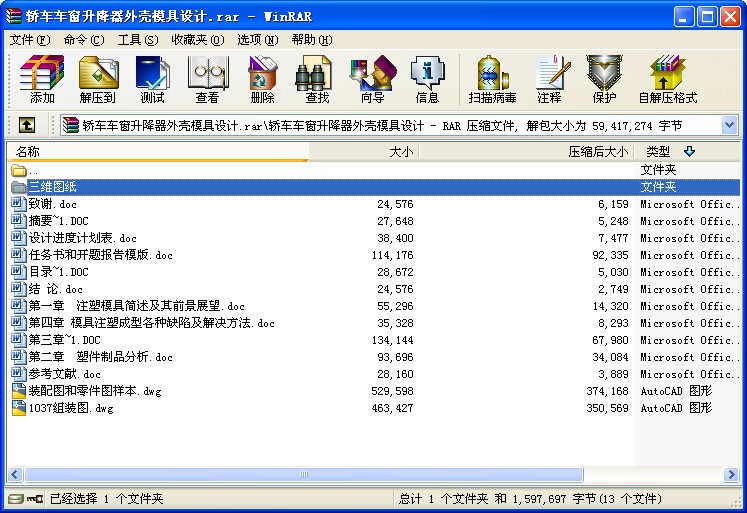

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 轎車車窗升降器外殼模具設計
  • 轎車車窗升降器外殼模具設計
    摘 要

    目前,國內塑料模具市場以注塑模具需求量最大,其中發展重點為工程塑料模具。注射成型是塑料成型的一種重要方法,它主要適用于熱塑性塑料的成型,可以一次成型形狀復雜的精密塑件。本課題就是將醫療器材中的股動脈壓迫器作為設計模型,將注射模具的相關知識作為依據,闡述塑料注射模具的設計過程。
    本設計對股動脈壓迫器進行的注塑模設計,利用Pro/E軟件對塑件進行了實體造型,對塑件結構進行了工藝分析。明確了設計思路,確定了模具加工工藝過程并對各個具體部分進行了詳細的計算和校核。如此設計出的結構可確保模具工作運用可靠,保證了與其他部件的配合。最后用autoCAD繪制了一套模具裝配圖和零件圖。
    通過對股動脈壓迫器工藝的正確分析,設計了一副一模兩腔的塑料模具。詳細地敘述了模具成型零件包括定模板、定模固定板、動模板、動模固定板等的設計與加工工藝過程,重要零件的工藝參數的選擇與計算,推出機構與澆注系統以及其它結構的設計過程,并對試模與產品缺陷作了介紹。鞏固和深化了所學知識,取得了比較滿意的效果,達到了預期的設計意圖。

    關鍵詞:

    模具設計;一模兩腔;注射成型;股動脈壓迫器;塑料模具
    ABSTRACT

    In recent years, domestic market to plastic mold injection mold greatest demand, which focused on the development of engineering plastics die. Plastic injection molding is an important method, which is primarily applicable to thermoplastic plastic molding, Molding can be a complex shape of precision plastic parts. The topic is the Femoral Artery Compression as a design model, the injection mold-related knowledge as a basis for elaborate plastic injection mold design process.
    The design of Femoral Artery Compression for the injection mold design, the use of software Pro/E plastic parts for the solid modeling, Plastic Parts of the structure analysis for the process. Defined the design, determine the molding process as well as some specific details of the calculation and verification. The design of such a structure can be used to ensure reliable Die work to ensure that the other parts of the tie. Finally, a set of auto mapping mold parts and assembly plans.
    A set of mould with one module and two cavities has been designed through the correct analysis of the Femoral Artery Compression in the graduate design. The design and machining technology process of its molding part including the front moulding plate、front mould kernel、back mould plate、back mould kernel etc, and the choice and calculation of technology parameters of the impotent part, the design process of extrusion outfit, inject system and other makeup are specified in detail; Test and product have been introduced,and to consolidate and deepen the learning, has been fairly satisfied with the results, achieved the desired design intent.

    Key words:

    Mold design ;one module and two calculation of technology; injection molding; Femoral Artery Compression;plastic mold

    目 錄

    第一章 注塑模具簡述及其前景展望 …………………………………1
    1.1 注塑行業基本現狀及存在的主要問題 …………………………… 1
    1.1.1 注塑行業基本現狀 …………………………………………………… 1
    1.1.2 注塑行業存在的主要問題 ……………………………………………… 2
    1.2模具分類 ……………………………………………………………………………3
    1.3塑料模具工業現狀及發展方向 …………………………………………………… 4
    1.3.1 我國塑料模具工業發展的現狀…………………………………………… 4
    1.3.2 我國塑料模具工業技術今后的主要發展方向 …………………………… 6
    1.3.3 注塑模具的發展展望 …………………………………………………… 7
    第二章 塑件制品分析 ……………………………………………… 9
    2.1 制件分析 …………………………………………………… 9
    2.1.1 塑件圖 ……………………………………………………… 9
    2.1.2 注射成型模具怎樣設計才合理 ………………………………………… 9
    2.2 常見塑料的性能和用途 …………………………………………… 10
    2.3 對塑件進行工藝分析 ………………………………………………… 15
    2.4 塑件的結構工藝性分析……………………………………………………………15
    2.4.1分型面位置的確定 ……………………………………………… 15
    2.5 明確塑件批量 …………………………………………………………16
    2.6 設計要求 …………………………………………………………………16
    2.7 制品的技術要求 …………………………………………………………………17
    2.8 注塑產品材料及工藝………………………………………………………………17
    2.8.1 材料技術指標………………………………………………………………17
    2.8.2 成形工藝流程………………………………………………………………18
    2.8.3 材料成形工藝………………………………………………………………19
    2.9 設計步驟 …………………………………………………………………19
    第三章 模具組件的設計與計算 ………………………………………………23
    3.1 制品測量 …………………………………………………………23
    3.2 選擇成型設備 ………………………………………………………23
    3.3 注塑機校核 ……………………………………………………………………23
    3.4 型腔、型芯等成型零件尺寸的計算 …………………………………………25
    3.4.1 型芯尺寸計算 ……………………………………………25
    3.5 澆注系統的設計與計算 ………………………………………29
    3.6 脫模推出機構的設計 ………………………………… 31
    3.7 模架的選擇 …………………………………………………… 32
    第四章 模具注塑成型各種缺陷及解決方法 ……………………………………33
    4.1 成型缺陷及解決方法 ……………………………………33
    結論 …………………………………………………………………………………38
    參考文獻 …………………………………………………………………39
    致謝 ………………………………………………………………………40

    ...
