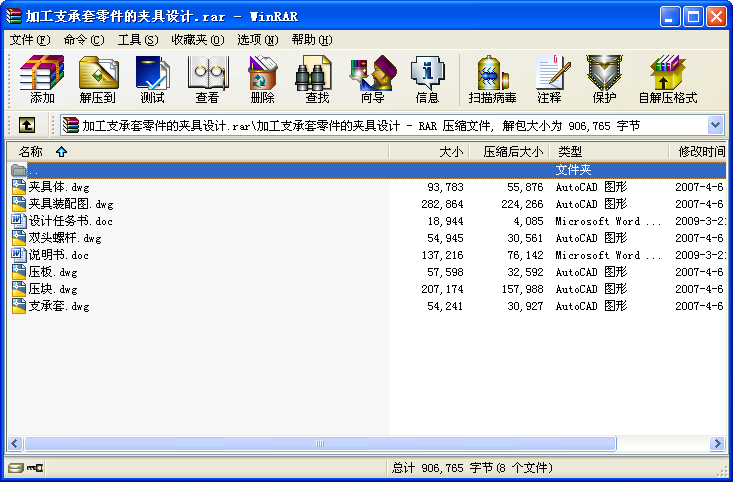

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

加工支承套零件的夾具設計
摘要
本文首先介紹了夾具的研究背景和發展趨勢、課題的作用和意義、夾具的組成以及銑床夾具的結摘要
本文首先介紹了夾具的研究背景和發展趨勢、課題的作用和意義、夾具的組成以及銑床夾具的結構特點，通過對參考文獻進詳細的分析，闡述了定位方案的選擇、夾緊方案的確定、夾具體與定位鍵、夾具總圖上的尺寸、公差和技術要求以及加工精度分析。
關鍵詞定位，夾緊，銑夾具
構特點，通過對參考文獻進詳細的分析，闡述了定位方案的選擇、夾緊方案的確定、夾具體與定位鍵、夾具總圖上的尺寸、公差和技術要求以及加工精度分析。
關鍵詞定位，夾緊，銑夾具
目錄
1 課題介紹 1
1.1 課題背景及發展趨勢 1
1.2 課題的作用與意義 2
1.3 夾具的組成 3
1.4 銑床夾具的結構特點 4
1.5 課題的任務 5
2 銑床夾具設計 6
2.1 定位方案 6
2.2 夾緊方案 7
2.3 夾具體與定位鍵 7
2.4 夾具總圖上的尺寸、公差和技術要求 8
2.5 加工精度分析 9
3 小結 12
參考文獻 13
1 課題介紹
在機械制造過程中，用來固定加工對象，使其占有正確的位置，以便接受施工，檢測的裝置都可統稱為“夾具”。廣義地說，夾具是一種保證產品質量并便利和加速工藝過程的一種工藝裝備。夾具以其數量和在生產中的地位來說，“機床夾具”最重要。機床夾具為機床的一種輔助設備，用它來準確地確定工件與刀具的相對位置，即將工件定位及夾緊，以完成加工所需要的相對運動。所以機床夾具是用以使工件定位和夾緊的附加裝置。
機床夾具設計的基本要求有保證工件的加工精度，提高生產率，工藝性好，使用性好，經濟性好。
1.1 課題背景及發展趨勢
夾具從產生到現在，大約可以分為三個階段：第一個階段主要表現在夾具與人的結合上，這是夾具主要是作為人的單純的輔助工具，是加工過程加速和趨于完善；第二階段，夾具成為人與機床之間的橋梁，夾具的機能發生變化，它主要用于工件的定位和夾緊。人們越來越認識到，夾具與操作人員改進工作及機床性能的提高有著密切的關系，所以對夾具引起了重視；第三階段表現為夾具與機床的結合，夾具作為機床的一部分，成為機械加工中不可缺少的工藝裝備
在機械制造業中，為了適應新品種不斷發展的要求，夾具設計有朝著下列方向發展的趨勢：
1. 發展通用夾具新品種
通用夾具是使用最廣泛的一種夾具，發展通用夾具以代替某些專用夾具。內容包括以下：
1）發展高精度通用夾具
2）廣泛采用高效率通用夾具
3）發展適用于各種類型零件工藝特征的專用夾具
2. 發展調整式夾具
調整式夾具經過部分零件的更換和重新調整組合，即可適應不同工件的加工。適用程度介于通用和專用之間。主要有兩種類型：
1）通用可調式夾具
2）調整式夾具
3. 推廣和發展組合夾具及拼拆夾具
1）組合夾具
組合夾具式有一套預先制好的各種不同形狀、不同規格尺寸、具有互換性和耐磨性的標準元件與合件所組成。
2）拼拆夾具
與組合夾具有相同之處，有一系列可多次利用的標準零件與基礎零件，但又采用了部分具有一定專用性的部件，其夾緊部件多采用液壓傳動裝置。
4. 加強專用夾具的標準化和規格化
加強夾具元件的標準化和規格化，不但能加速生產準備周期，而且也可使夾具的生產由單件轉為成批，降低夾具制造成本。因此，可節省勞動力，縮短生產準備周期。
5. 專用夾具中采用高精度、高效率的夾具
主要滿足高生產率的加工要求，使之有可能采用采用平行或平行先后的加工方法，采用多件的加工方法，以及盡可能縮短或重合輔助時間的方法來壓縮單件工時，提高生產率。
6. 大力推廣和使用機械化及自動化夾具
生產機械化及自動化是技術革命的中心內容，大力推廣和使用機械化及自動化夾具以減少和消除繁重的體力勞動是機械制造中的重要問題。
7. 推廣和發展擴大機床性能的夾具
具體的有仿形裝置、機床改裝用的各類夾具
8. 采用新結構、新工藝、新材料來設計和制造夾具
實踐證明，采用新結構、新工藝、新材料來設計和制造夾具，能滿足機械加工中的定位要求，并簡化制造工藝，縮短了生產周期，并能保證零件的加工精度。
1.2 課題的作用與意義
由于專用夾具可以按照工件加工的具體要求進行設計，故可事先采取措施來保證操作的安全。
對工件進行機械加工時，為了保證加工要求，首先要使工件相對刀具（或機床）有正確的位置，并使這個位置在加工過程中不因外力的影響而變動，為此，進行機械加工之前，先將工件裝夾好。
工件的裝夾方法有兩種：一種使工件直接裝夾在機床的工作臺或花盤上；另一種使工件裝夾在夾具上。
采用第一種方法裝夾工件時，一般要先按圖樣要求在工件表面劃線，劃出加工表面的尺寸和位置，裝夾時用劃針或百分表找正后再夾緊。這種方法不需專門裝備，但效率低，一般用于單件或者小批生產。批量較大時，大都采用夾具裝夾工件。
...
