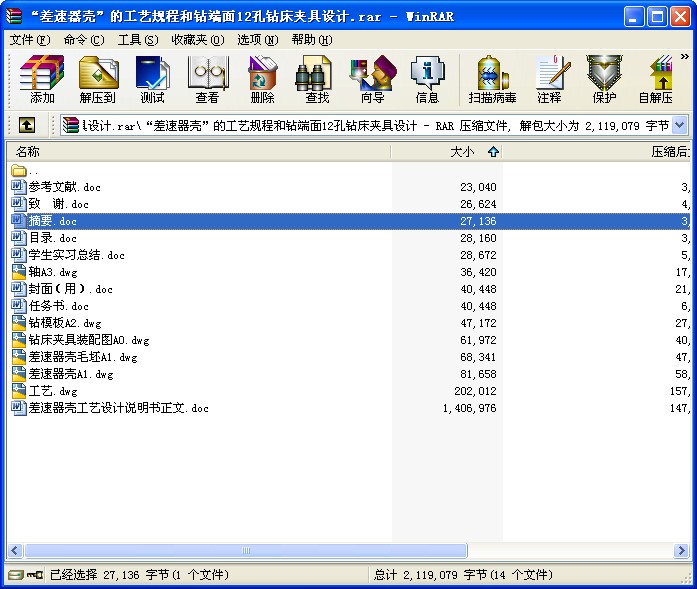

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

“差速器殼”的工藝規程和鉆端面12孔鉆床夾具設計
摘要

通過對“差速器殼”的結構以及工藝性分析，介紹一種殼類零件的鉆削端面（法蘭盤）孔加工及夾具的設計，其結構合理操作方便，大大提高了效率，使企業在大中批生產降低成本，提高產品的競爭力。

關鍵詞：工藝；速器殼器；夾具
Abstract

By analysing the structure and craft of "differential device", and using the basic principle of group technology (CAPP) , to introduce the design of the drill and paring end surface hole (flange plate) processing and jig of a kind of shell accessory. With its reasonable structure and ease of operation, greatly enhanced the efficiency, that the enterprises reduce the cost in the mass production, and enhance the competition ability of the products.

Key word: Craft differential device jig
目錄
1.零件的分析 -1 -
1.1零件的作用 -1 -
1.2零件的工藝分析 - 2 -
2.工藝規程設計 - 2 -
2.1毛坯的制造形式 - 2 -
2.2基準面的選擇 -2 -
2.2.1粗基準的選擇 - 3 -
2.2.2精基準的選擇 - 3 -
2.3制訂工藝路線 - 3 -
2.3.1.工藝線路方案一 - 3 -
2.3.2工藝路線方案二 -4 -
2.3.3.工藝方案的比較與分析 - 4 -
2.4機械加工余量、工序尺寸及毛坯尺寸的確定 -5 -
2.4.1外圓表面 - 5 -
2.4.2內圓表面 - 7 -
2.4.3端面 -8 -
2.4.4凸臺孔系 - 8 -
2.5確定切削用量及基本工時 - 9 -
3.夾具設計 - 32 -
3.1問題的提出 - 32 -
3.2夾具設計…………………………………………………………………………………- 32 -
1. 零件的分析

1.1 零件的作用
題目所給定的零件是解放牌汽車的后橋差速器殼（見附圖1）。汽車差速器是驅動轎的主件。差速器的作用就是在向兩邊半軸傳遞動力的同時，允許兩邊半軸以不同的轉速旋轉，滿足兩邊車輪盡可能以純滾動的形式作不等距行駛，減少輪胎與地面的摩擦。普通差速器由行星齒輪、差速器殼（行星輪架）、半軸齒輪等零件組成。發動機的動力經傳動軸進入差速器，直接驅動差速器殼帶動行星輪軸，再由行星輪帶動左、右兩條半軸，分別驅動左、右車輪。
...
