CA6140C車床撥叉銑槽夾具課程設計

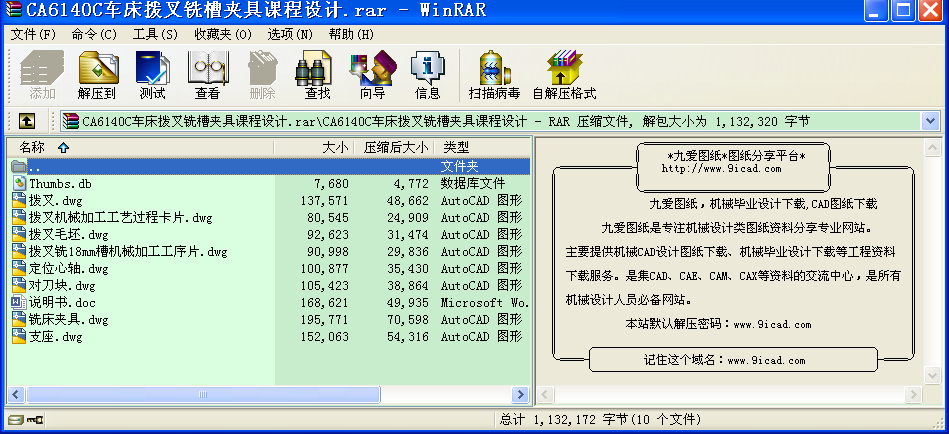

  • 該文件為rar格式
  • 文件大小： 381.74 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-02
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • CA6140C車床撥叉銑槽夾具課程設計

  • 設計要求：中批量生產 手動夾緊 通用工藝裝備
    設計內容：1、熟悉零件圖；
    2、繪制零件圖（一張）；
    3、繪制毛坯圖（一張）；
    4、編寫工藝過程卡片和工序卡片（各一張）；
    5、繪制夾具總裝圖；
    6、繪制夾具零件圖；
    7、說明書
    零件的作用
    題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。
    零件的工藝分析
    零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
    1.軸孔以及與此孔相通的的花鍵。
    2.撥叉底面、上頂面、右端面；上頂面8mm槽及下底面18mm槽。
    由上面分析可知，可以加工撥叉右端面；然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證 ...
