噴霧器模型的創建（proe圖+jpg截圖+說明書）
- 文件介紹：

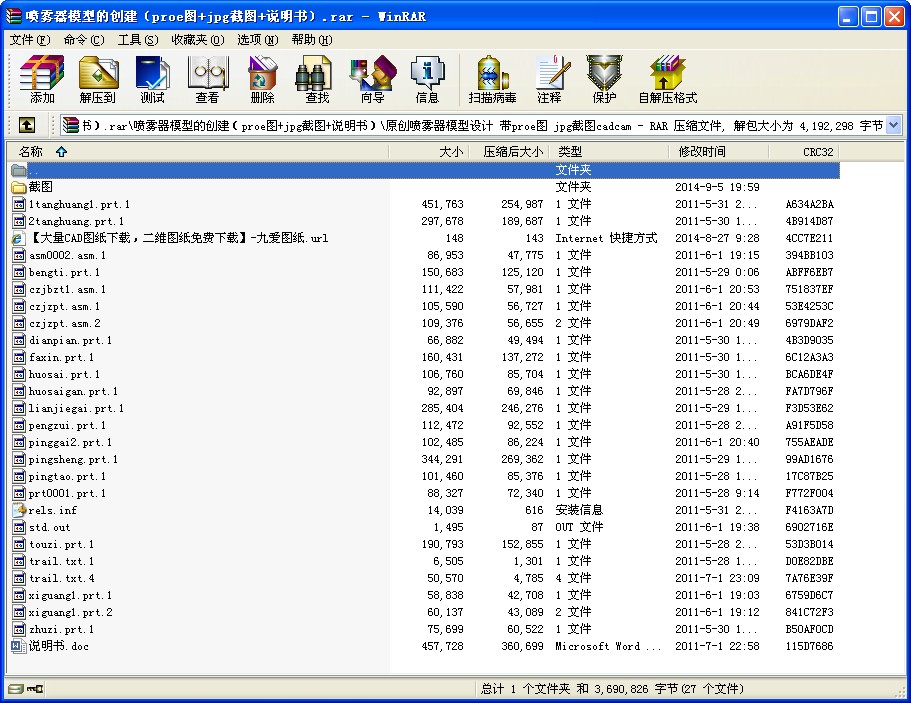

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要：通過對噴霧器模型的創建，掌握了pro/e中拉伸、旋轉、倒圓角、抽殼、混合和掃描等命令，對學習pro/e有了更深的了解，對以后的三維實體建模有更準確的認識。
關鍵詞：pro/e，三維建模
1前言
機械CAD/CAM是一門理論性與實踐性都較強的綜合性專業課，涉及的知識面廣。我通過這次課程設計加深對基本零件的結構的了解，熟悉利用三維實體造型軟件Pro/E畫各個零件，最后裝配成實體。在畫零件的過程中主要應用了Pro/E的拉伸、旋轉、混合、螺旋掃描、裝配等功能，通過本次設計，系統地了解和掌握CAD/CAM技術的基本內容和基本知識進一步熟悉和掌握了Pro/E的一些功能，了解了三維實體設計的步驟和方法，為以后的工作打下堅實的基礎。同時培養創新意識、工程意識和動手能力。
2噴霧器模型的創建
噴霧器的模型包括瓶蓋，頭子，噴嘴，活塞桿，活塞，彈簧，連接蓋，吸管，閥門，泵體，墊片，瓶身，珠子。
1.1瓶蓋
選取新建命令，創建一新的模板，選取類型組中的零件和子類型中的實體。使用混合命令創建一個上表面 ...
