合頁模具設計

文件大小： 1.84 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

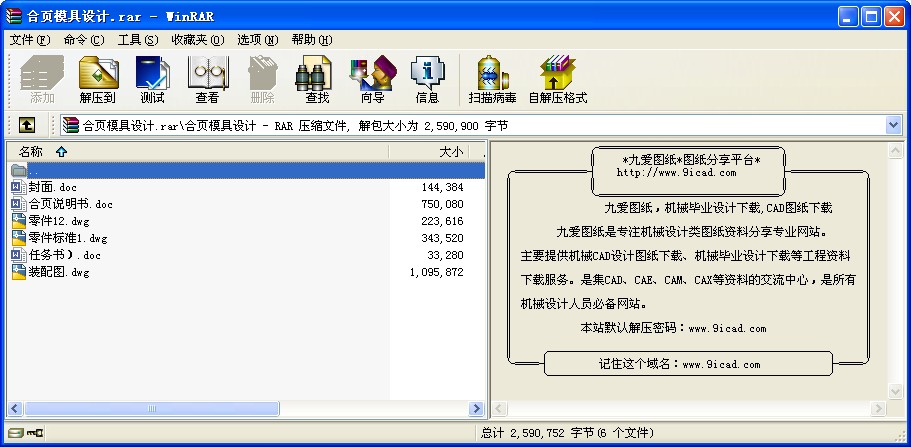

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
簡述了沖壓工藝分析的一般工藝流程，以及沖壓模具設計的基本思路。本文主要對合頁的加工工藝進行分析及模具設計，其中包括卷圓、彎曲、沖裁的工藝分析，以及相應工步模具的設計。在設計中采用沖孔、切邊、卷圓、彎曲、落料等工藝。分析了工件的沖壓工藝性；計算了毛坯排樣、沖壓力、刃口尺寸計算等；進行了模具零件的計算和選擇,以及總體結構、主要零部件的設計；并繪制了模具裝配圖和零部件圖。這次設計應用本專業所學課程的理論和生產實際知識進行一次冷沖壓模具設計工作的實際訓練從而培養和提高學生獨立工作能力，鞏固與擴充了冷沖壓模具設計等課程所學的內容。
關鍵詞：合頁，沖孔，卷圓，彎曲，落料

目錄
摘要 III
Abstract IV
第1章緒論 1
1.1沖壓技術的概念 1
1.1.1根據工藝性質分類 1
1.1.2根據工序組合程度分類 1
1.2模具技術的發展趨勢 2
1.2.1沖壓模具市場情況 2
1.2.2沖壓模具水平狀況 3
1.2.3模具設計與制造能力狀況 3
1.3沖壓模具的特點 4
1.3.1充分運用IT技術發展模具設計、制造 4
1.3.2縮短金屬成形模具的試模時間 4
1.3.3車身制造中的級進沖模發展迅速 4
1.4 模具CAD技術 5
1.5主要任務 6
第2章沖壓件的工藝性分析 7
2.1工藝分析 7
2.2工藝方案的分析 7
第3章確定裁板及排樣的方案 8
3.1 排樣的意義及排樣方式的確定 8
3.1.1排樣的意義 8
3.1.2排樣方式的確定 8
3.2計算毛坯尺寸以及確定搭邊值 9
3.2.1毛坯尺寸 9
3.2.2 確定搭邊值 10
3.2.3計算材料利用率 10
第4章計算各工序壓力，壓力中心，初選壓力機 11
4.1 沖裁力彎曲力預彎卷圓力落料力 11
4.1.1沖裁力 11
4.1.2卸料力 11
4.1.3彎曲力 11
4.14落料力 12
4.2初選壓力機 12
第5章模具設計 13
5.1 沖孔切搭邊 13
5.1.1 凸凹模間隙的計算 13
5.1.2凸凹模刃口計算 13
5.1.2凹模尺寸及凸模長度計算 16
5.1.3校核 17
5.1.4 卸料板 19
5.2 預彎卷圓 19
5.2.1預彎部分 19
5.2.2卷圓部分 21
5.3彎曲模具工藝計算及模具設 23
5.3.1凸凹模尺寸計算 23
5.3.2彎曲凸凹模零件 23
5.3.3彎曲機構 24
5.4.1落料圖凹模計算 25
5.4.2落料機構 25
第六章模具總體結構設計 26
6.1模具類型 26
6.2操作與定位方式 26
6.3 卸料與出件方式 26
6.4模架類型及精度 26
6.5模具裝配總圖 27
第七章模具材料選擇及熱處理要求 28
總結 29
參考資料 30
附錄 32
附錄1 英文文獻 32
附錄2 文獻翻譯 37
...
