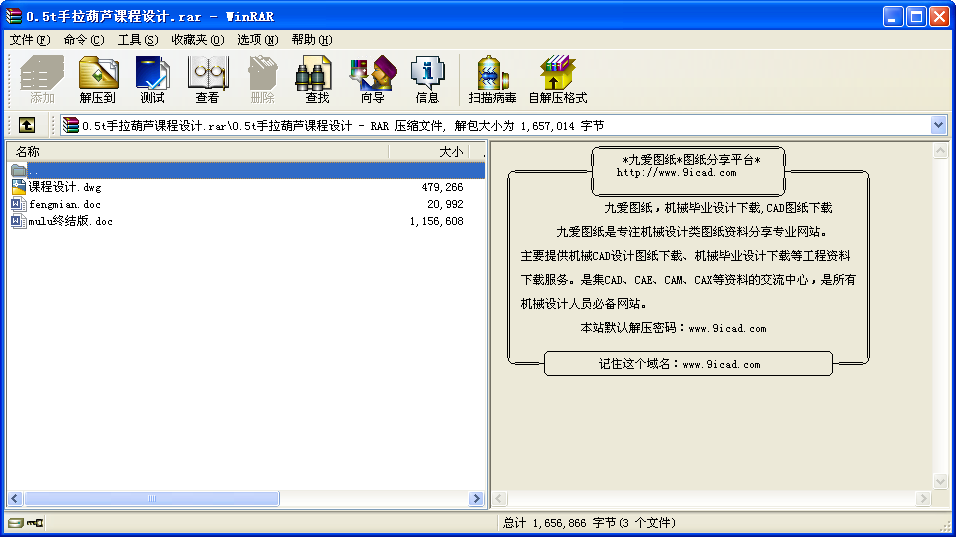

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

0.5t手拉葫蘆課程設計
目錄
一、設計任務………………………………………………………1
二、任務分析………………………………………………………1
三、結構與原理……………………………………………………1
四、起重吊鉤的選擇………………………………………………2
五、起重鏈條、鏈輪的設計及計算………………………………4
六、傳動系統的設計………………………………………………6
（1）傳動比的分配…………………………………………………6
（2）傳動類型的選擇及簡圖………………………………………7
（3）配齒計算………………………………………………………8
（4）齒輪主要參數的確定…………………………………………9
（5）嚙合參數的確定………………………………………………10
（6）齒輪幾何參數的確定…………………………………………12
（7）裝配條件的驗算………………………………………………15
（8）傳動效率的計算………………………………………………15
（9）齒輪結構的結構設計…………………………………………17
（10）齒輪的強度校核……………………………………………18
七、制動系統的設計………………………………………………21
（1）棘輪與棘爪的設計計算與強度校核…………………………21
（2）摩擦片的選擇與計算……………………………24
八、驅動軸的的設計計算與校核…………………………………26
九、行星齒輪軸的計算與校核……………………………………29
十、行星架的設計…………………………………………………32
十一、起重鏈輪的校核……………………………………………33
十二、機架的設計…………………………………………………33
十三、軸承的選用與校核…………………………………………36
十四、鍵的選擇與校核……………………………………………36
十五、參考文獻……………………………………………………37

手拉葫蘆設計說明書
規格：起重量0.5噸。
一、設計任務：
起重量0.5噸的手拉葫蘆。
二、任務分析：
手拉葫蘆也稱倒鏈，在工程中廣泛用于對構件的吊裝或機具的安裝，其具有短時間斷工作的特性。手拉葫蘆有蝸桿式和齒輪式，此次設計采用２Ｋ-Ｈ型行星傳動機構，具有較大的傳動比，采用了棘輪機構用于防止起重鏈輪逆轉，導致不安全事故。
三、結構組成：

1．手拉鏈條 2.手拉鏈輪3.棘輪4.鏈輪軸5.摩擦片6.齒
圈7.行星齒輪8.齒輪9.驅動機構10.起重鏈輪11.起重鏈
其工作原理如下：
提升重物時，拉動手拉鏈，手鏈輪由螺紋旋向摩擦片，使摩擦片、棘輪壓為一體，如剛性連接一樣轉動。此時棘爪在棘輪齒上滑過，制動機構起著聯軸器的作用。一旦停止操作，重物欲拽動長軸反轉，但棘爪卡住棘輪，機構呈制動狀態，使重物停止不動。下降重物時，反向拉動手拉鏈，由于手鏈輪反向微量轉動，使摩擦片間的軸向壓力降低，制動力矩下降，摩擦片打滑，此時棘爪仍卡住棘輪不動，重物徐徐下降。一旦停止拉動，重物欲動長軸繼續下降，制動器座由螺紋旋向摩擦片，使摩擦片、棘輪、手鏈輪和制動器座再次壓為一體，被棘爪卡住，機構再次進入制動狀態，使重物停止不動。如此反復，即能完成重的的升降作業。
停止拉動手拉鏈條，則棘爪抵住棘輪，制止逆轉，使重物準確地停在某一位置。
需要卸載時，按相反的方向拉動手拉鏈條而驅動手拉鏈輪反轉，于是鏈輪和棘輪分開，重物便下降。
四、起重吊鉤的選擇：
根據吊鉤的機械性能的強度等級和機構工作級
別下，選擇起重吊鉤，選擇鉤號010，起重量為0.5t。（GB/T1005.1——1988） ...
